當前位置:首頁 > 閥門種類 > 球閥 > 三通球閥 > 電動三通內螺紋球閥

Q914/5F電動三通內螺紋球閥

Q914/5F電動三通內螺紋球閥
  • <產品信息>
  • 產品型號:Q914/5F
  • 產品口徑:DN15-DN50
  • 壓力等級:1.6-2.5Mpa
  • 產品材質:不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供電動三通內螺紋球閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    Q914/5F電動三通內螺紋球閥介紹

    Q914/5F電動三通內螺紋球閥可為L形和T形,電動L形三通球閥(Q914F)用于介質流向的切換,能使相互垂直的兩個通道連接;電動T形三通球閥(Q915F)用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。電動三通球閥一般采用兩閥座結構,亦可根據用戶要求采用四閥座結構。適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

    Q914/5F電動三通內螺紋球閥產品特點

    1、結構緊湊、啟閉快、流道流通、流體阻力小。

    2、密封性能好:利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。

    3、一閥多用:任一通口可用作入口而無泄漏,三通既可制成L型通口,也可制成T型通口。

    4,維修方便:在系統卸壓后,不用拆下整個閥體就可進行檢查和維修。

    Q914/5F電動三通內螺紋球閥電動執行器技術參數

    電源 AC110、220、380V/DC24、220V
    輸出力矩 50N·M~2000N·M
    任選功能 開關型、觸點型、開度信號、智能調節型
    動作范圍 0~90°±5°
    動作時間 15秒/30秒/60秒
    環境溫度 -30°~60°
    手動操作 附帶手柄操作
    限   位 電氣、機械二重限位
    防護等級 IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)
    輸入信號 0-10,1-5VDC/4-20mA(智能調節型)

    Q914/5F電動三通內螺紋球閥閥體參數

    公稱通徑 DN15~50mm
    公稱壓力 PN1.6、2.5MPa
    閥軸材質 不銹鋼
    閥體材質 04/316/316L不銹鋼
    球體材質 304/316/316L不銹鋼
    閥座密封 PTFE、PPL、金屬密封
    溫   度 PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
    適用介質 水、石油、粘性流體、漿料、強氧化性介質等
    連接形式 內螺紋
    特   點 連線簡單、流向切換、阻力小、動作穩定

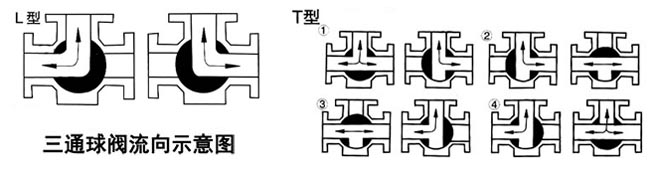

    Q914/5F電動三通內螺紋球閥流向示意圖

    Q914/5F電動三通內螺紋球閥流向示意圖- 上海昆煉閥門制造有限公司

    Q914/5F電動三通內螺紋球閥外形尺寸

    公稱通徑DN G L1 L H W D
    15 1/2" 119 70 115 110 12.7
    20 3/4" 119 83 140 110 16.0
    25 1" 155 312 150 132 20.0
    32 1 1/4" 155 325 165 132 25.0
    40 1 1/2" 208 336 185 165 32.0
    50 2" 208 365 200 165 38.1
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,電動三通內螺紋球閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • Q914/5F-電動三通內螺紋球閥訂貨注意事項

    獲取Q914/5F-電動三通內螺紋球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    Q914/5F-電動三通內螺紋球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:Q914/5F-電動三通內螺紋球閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
