V型球閥

上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供V型球閥選型、設計、非標訂制,常規V型球閥咨詢,我們可提供V型球閥相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

V型球閥介紹

V型球閥固定式球閥,也屬單閥座密封球閥,調節性能較好。其密封原理和固定式球閥球體后密封閥座類似,不過采用了板彈簧加預緊力的可動閥座結構。V型球閥采用金屬硬密封結構,V型閥芯及金屬閥座在回轉過程中,球芯的V型缺口與閥座做比例流量調節,并且密封面緊密配合,V型口具有切斷介質、雜質的功能,避免閥芯卡住現象發生,并具有自潔功能。配合氣動執行器,可以實現90°范圍的啟閉,跟定位器配套實用可實現遠程電腦控制閥門流量開度,可實現比例調節。與二位五通電磁及控制箱配套實用,可實現開關控制。V型球閥可根據現場實際工況,選用電動操作、氣動操作、蝸輪操作、手柄操作等驅動方式。

V型球閥特點

閥座與球體之間不會產生卡阻或脫離等問題,密封可靠、使用壽命長。V型切口的球體與金屬閥座之間具有剪切作用,適合于含纖維、微小固體顆粒、料漿等介質。全開時流通能力大,壓力損失小,且介質不會沉積在閥體中腔。電動、氣動、蝸輪V型球閥還具有調節并定位的功能。流量特性為近似等百分比,可調范圍較大。

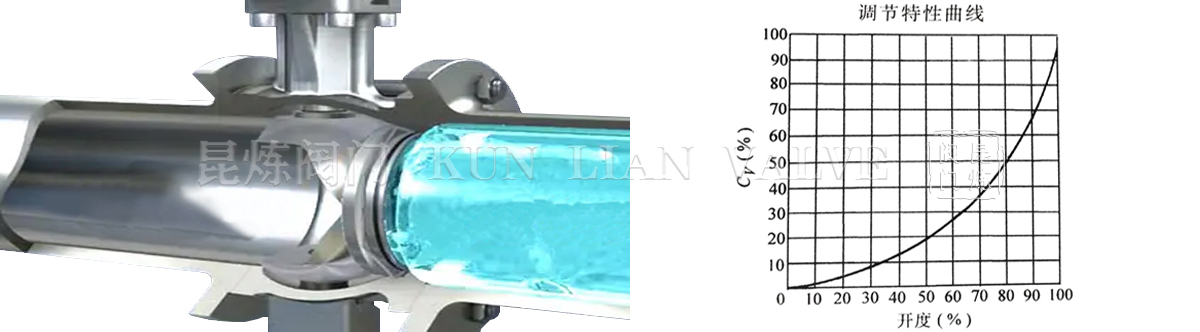

V型球閥管道安裝圖、V型球閥調節特性曲線圖

V型球閥管道安裝,V型球閥調節特性曲線

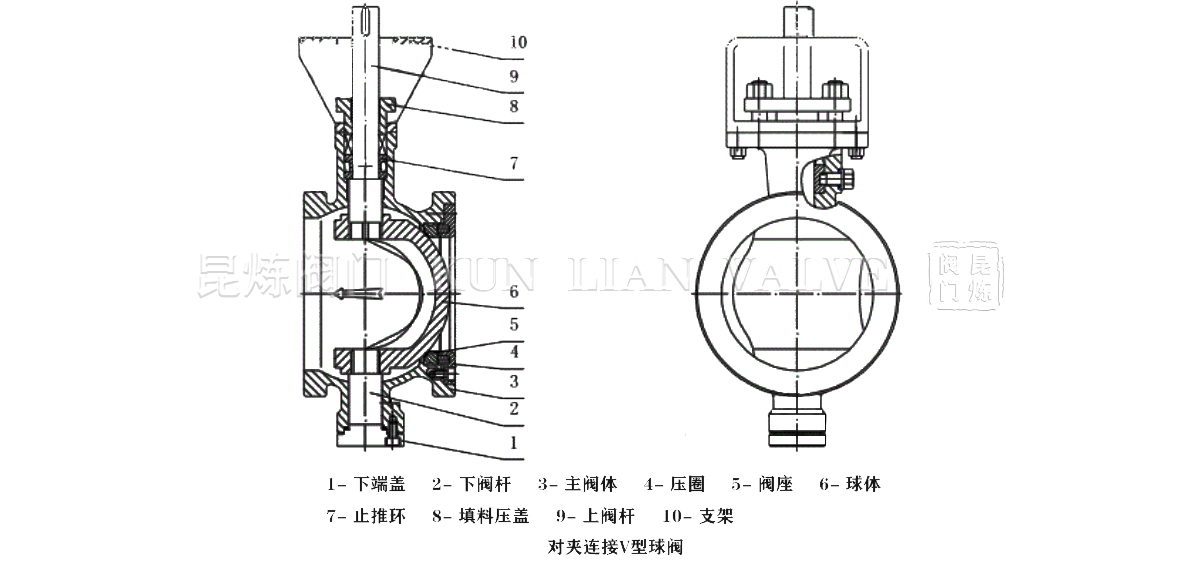

對夾V型球閥結構圖

對夾V型球閥結構圖

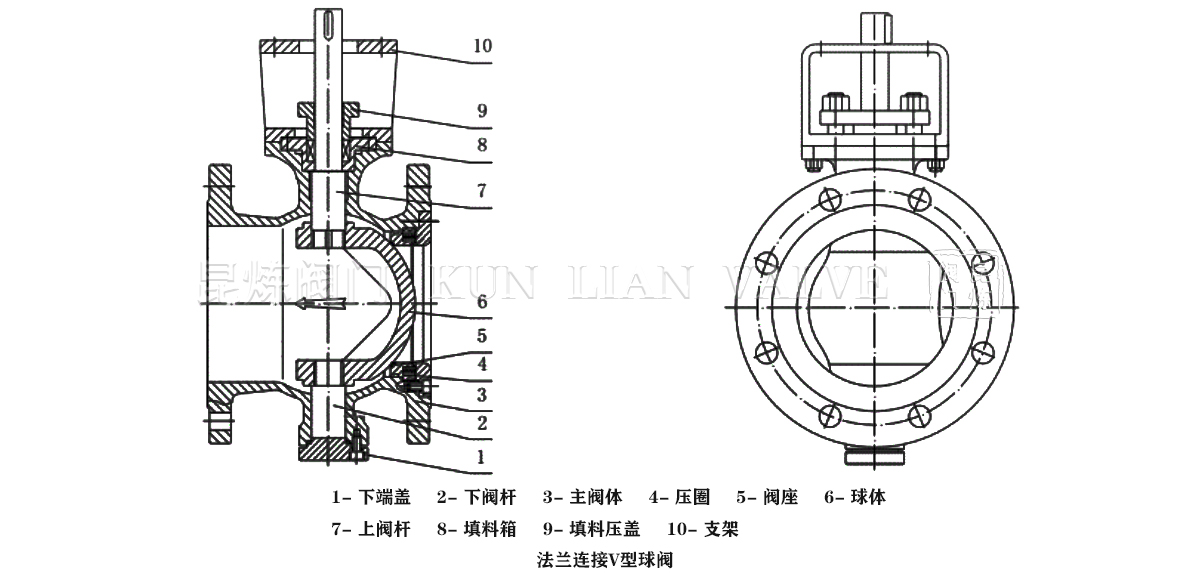

法蘭V型球閥結構圖

法蘭V型球閥結構圖

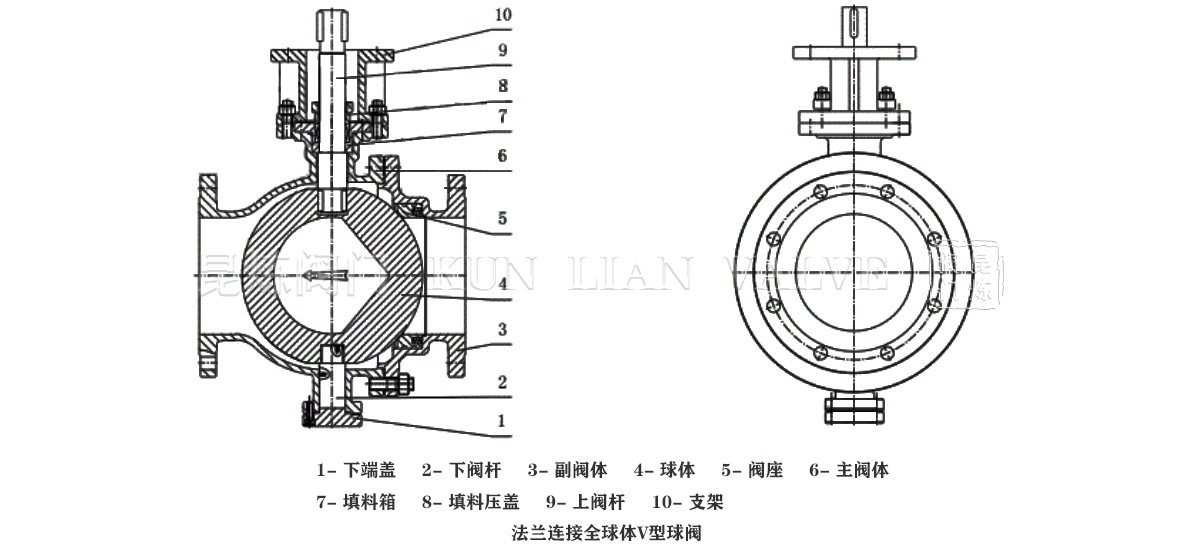

法蘭連接全球體V型球閥結構圖

法蘭連接全球體V型球閥結構圖

V型球閥適用介質

V型球閥適用于含纖維、固體顆粒、漿料等介質?捎糜谠旒、石油、化工、化纖、電力、冶金及環保等行業。

口徑:DN25~DN250/1-10"(對夾)、DN25~DN600/1-24"(法蘭)

壓力等級:DN10/16/25/40/65、ANSI 150LB/300LB

V型球閥適用工況

V型球閥適用于經常操作、啟閉要求迅速、流體阻力小的工況內、其結構簡單、相對體積小、重量輕、便于維修、密封性能好、不受安裝方向的限制,介質的流向可任意。

    V型球閥相關知識

  • 氣動球閥常用的球芯結構O型球閥和V型球閥區別
  • O型球閥選用浮動式構造,球芯為精細鑄件,表面鍍硬鉻處理,閥座選用增強聚四氟乙烯資料,流道口與管道口徑相同,流轉能力極大,流阻極小,封閉時無泄漏,通常做開關閥運用,特別適用于高粘度。V型球閥選用固定式構造,球芯上開有V型切口,可完成剪切含纖維、顆粒狀介質。


  • 球閥按結構分類有(浮動球球閥,V型球閥,固定球球閥,偏心半球閥)等
  • 浮動球閥的球體是浮動的,在介質壓力作用下,球體能產生的位移并緊壓在出口端的密封面上,出口端密封。浮動球球閥的結構簡單,密封性好,但球體承受工作介質的載荷傳給了出口密封圈,因此要考慮密封圈材料能否經受得住球體介質的工作載荷,在受到較高壓力沖擊時,球體可能會發生偏移。
