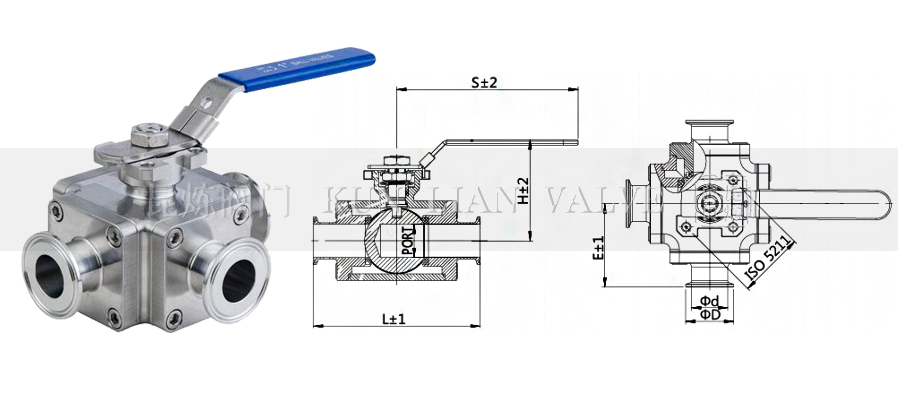

Q84F-16P分體式三通球閥是一款用于物料輸送,開關、切換控制的衛生級閥門。它的連接方式多樣,除了快裝還可選擇焊接、內外螺紋、法蘭這類連接方式。材質有不銹鋼304、不銹鋼316L,閥內密封件可以選PTFE或PPL。滅菌溫度150℃(Max20min),內表面處理Ra≥0.4-0.8um。Q84F-16P分體式三通球閥可適用于食品、飲料加工、以及制藥跟化學工業領域。方體結構可拆,維修方便。
SIZE | DN | L | PORT | d | D | E | H | S | ISO5211 | |
1/2" | DN15 | 110 | 16 | 12.7 | 25.2 | 73.7 | 89 | 186.5 | - | F04 |
3/4" | DN20 | 110 | 20 | 19 | 25.2 | 77.9 | 98 | 218 | F05 | F05 |
1" | DN25 | 130 | 25 | 25.4 | 50.5 | 84.4 | 102 | 218 | F05 | F05 |
1 1/4" | DN32 | 130 | 32 | 31.8 | 50.5 | 98.9 | 118.5 | 135 | F05 | F07 |
1 1/2" | DN40 | 175 | 38 | 38.1 | 50.5 | 110.7 | 127 | 135 | F05 | F07 |
2" | DN50 | 220 | 50 | 50.8 | 64 | 122.3 | 139 | 252 | F07 | F10 |
2 1/2" | DN65 | 240 | 65 | 63.5 | 77.5 | 135 | 165.7 | 252 | F07 | F10 |
3" | DN80 | 290 | 80 | 76.2 | 91 | 146.1 | 170 | 252 | F07 | F10 |
4" | DN100 | 330 | 100 | 101.6 | 119 | 164 | 193 | 600 | F07 | F10 |
獲取Q84F-16P-分體式三通球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
Q84F-16P-分體式三通球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
