當前位置:首頁 > 閥門種類 > 閘閥 > 鍛鋼閘閥 > 法蘭鍛鋼閘閥

Z41H法蘭鍛鋼閘閥

Z41H法蘭鍛鋼閘閥
  • <產品信息>
  • 產品型號:Z41H
  • 產品口徑:DN15-DN65
  • 壓力等級:1.0-25Mpa
  • 產品材質:A105
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供法蘭鍛鋼閘閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    Z41H法蘭鍛鋼閘閥介紹

    Z41H法蘭鍛鋼閘閥有三種閥蓋設計形式。一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封,有要求時也可采用金屬環連接;一種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封,有要求時也可采用全焊逶連接;一種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密封環密封。

    Z41H法蘭鍛鋼閘閥結構圖- 上海昆煉閥門制造有限公司

    API602的對兩邊的密封和閘板行程一定的度數,讓閘閥成為楔式的,然后閥門在管線的中軸上進行作用,運用于裝置和容器的開關。

    流阻小,開關扭矩輕;閥門有上密封設計,閥桿采用柔性石墨和石墨盤根密封;栓接閥蓋,壓力密封和焊接閥蓋結構,固定閘板;全徑和縮徑,波紋管密封設計,低溫結構。

    Z41H法蘭鍛鋼閘閥技術參數

    通用口徑: 1/2"~2-1/2"(DN15~65)

    公稱壓力: Class150~1500(PN10~PN250)

    適用介質:水、蒸汽、油品等

    工作溫度: -110℃~560℃

    連接方式: 螺紋,承插焊,對焊,RTJ, RF

    閥門標準: API 602,EN/ISO15761,JB/T 7746

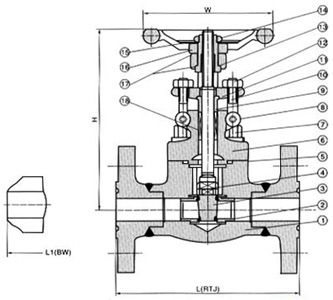

    Z41H法蘭鍛鋼閘閥結構圖、部件材質

    序號 零件名稱 CS to ASTM AS to ASTM SS to ASTM
    Type A105 Type F22 Type F304(L) Type F316(L)
    1 閥體 A105 A182 F22 A182 F304(L) A182 F316(L)
    2 閥座 A276 420 A276 304 A276 304(L) A276 316(L)
    3 閘板 A276 430&410 A182 F304 A182 F304(L) A182 F316(L)
    4 閥桿 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
    5 墊片 304夾柔性石墨 304+PTFE
    6 閥蓋 A105 A182 F22 A182 F304(L) A182 F316(L)
    7 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
    8 銷子 A276 420 A182 F304
    9 填料壓蓋 A276 410 A182 F304(L) A182 F316(L)
    10 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
    11 填料壓板 A105 A182 F11 A182 F304(L) A182 F316(L)
    12 螺母 A194 2H A194 4 A194 8 A194 8M
    13 閥桿螺母 A276 420
    14 螺母 A194 2H A194 4 A194 8 A194 8M
    16 手輪 A197
    17 墊片 A473 431
    18 填料 柔性石墨 PTFE

    Z41H法蘭鍛鋼閘閥外形尺寸

    Z41H-150Lb~600Lb

    規格 1/2" 3/4" 1" 1/4" 1-1/2" 2"
    L(RF)L1(BW) 150 108 117 127 140 165 203
    300 140 152 165 178 190 216
    600 165 190 216 229 241 292
    H(開) 150,300 158 169 197 236 246 283
    600 169 197 236 246 283 320
    W 100 100 125 160 160 180

    Z41H-900Lb~1500Lb

    規格 1/2" 3/4" 1" 1/4" 1-1/2" 2"
    L(RTJ) 900,1500 216 229 254 279 305 371
    L1(BW) 900,1500 216 229 254 279 305 368
    H(開) 197 197 236 246 283 330
    W 125 125 160 160 180 200
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,法蘭鍛鋼閘閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • Z41H-法蘭鍛鋼閘閥訂貨注意事項

    獲取Z41H-法蘭鍛鋼閘閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    Z41H-法蘭鍛鋼閘閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:Z41H-法蘭鍛鋼閘閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
