ZQX全自動清洗過濾器

ZQX全自動清洗過濾器
  • <產品信息>
  • 產品型號:ZQX
  • 產品口徑:DN50-DN600
  • 壓力等級:1.0Mpa-4.0Mpa
  • 產品材質:碳鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供全自動清洗過濾器選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    ZQX全自動清洗過濾器介紹

    ZQX全自動清洗過濾器功能與用途

    ZQX全自動清洗過濾器適用于廢水處理流程,鋼鐵廠沖渣水、電廠流程并冷卻水,造紙工序及進水,化工生產流程及灌溉,建筑供水系統等場合用以濾去水中3500-80微米粒徑的硬質顆粒。

    ZQX全自動清洗過濾器結構與工作原理

    全自動清洗過濾器由主機和電控箱組成。主機結構是由過濾器體,過濾芯,減速機電動排污閥,傳動軸,差壓控制器等部件構成。過濾器體是一個平蓋罐體。罐體上部為濁水腔,中部為清水腔,下部為排污腔。上側部有進水口,中側部有出水口,低部有電動排污閥。側面有壓力差控制器。過濾芯是不銹鋼密紋平織形濾網。ZQX系列全自動清洗過濾器構造為尼龍刷及外殼采用碳鋼簡體,具有處理量大、使用長、清洗方便等特點。本機采用壓差控制器、控制自動清洗過濾網。當過濾器進出口壓差達到設定值時,電動控制箱發出信號驅動電機轉動,排污閥自動打開。排污口形成真空狀態。附吸在濾網上的雜質微粒被轉動的尼龍刷除去。污水從自動排污閥排出。當過濾器進出口壓差恢復正常,電機停止運轉,電動排污閥延時關閉。整個過程中,物料不斷流,實現了連續化、自動化。

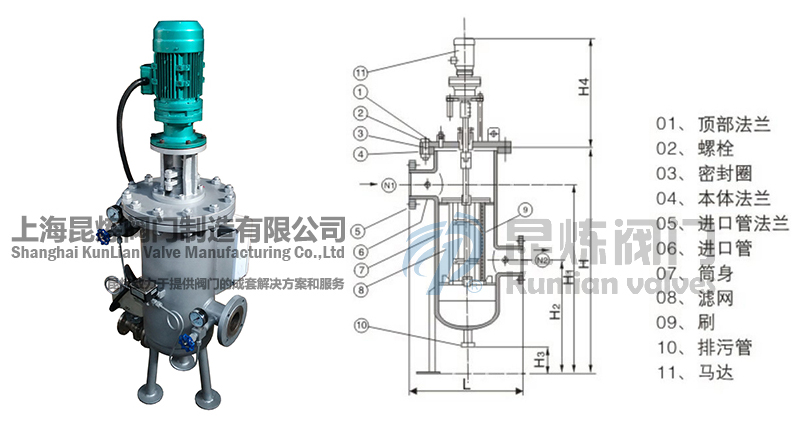

    ZQX全自動清洗過濾器結構圖

    ZQX全自動清洗過濾器結構圖- 上海昆煉閥門制造有限公司

    ZQX全自動清洗過濾器尺寸表

    公稱通徑DN L H1 H2 H3 H4 H
    50 2″ 350 600 380 100 460 720
    100 4″ 480 840 500 100 660 1000
    150 6″ 560 1120 660 120 870 1320
    200 8″ 640 1240 700 120 1000 1480
    250 10″ 700 1460 820 140 1250 1700
    300 12″ 920 1920 1040 140 1550 2240
    400 16″ 1120 2360 1260 160 1910 2760
    500 20″ 1400 2790 1440 200 2300 3290
    600 24″ 1600 3140 1590 220 2600 3690

    (可以按需定制防爆電控箱和觸摸液晶屏,PLC控制。)

    ZQX全自動清洗過濾器使用注意事項

    1、該設備調試完畢,用戶在使用時可直接運行。當設備運行參數不能符合用戶要求時,用戶可根據實際工況調定參數。

    2、安裝后開始運行時,應按以下步驟進行:

    檢查過濾器是否處于正常工作狀態;

    察看過濾器各連接處是否牢固;

    察看過濾器電控箱部分應是干燥的;

    3、接通電源,“正常工作”指示燈亮,此時表示過濾器電控部分處于正常工作狀態,設備可投入試運行。

    注:插上電源時應注意保持手的干燥,同時在過濾器工作過程中應保持其電控器部分干燥,不可有水進入電控器內部。

    4、安裝及安裝注意事項:

    1)機體上的箭頭方向?yàn)樗鞣较颍^(guò)濾器應按此方向安裝,即:系統中水流方向應與箭頭方向一樣,不得接反。

    2)水力控制閥出口應安裝排污管,連接方式為法蘭連接,排污管長度不能大于 15米,且不應有向上的坡角,以免產生背壓。

    3)過濾器安裝方式,應注意水流方向不可弄錯,安裝時應盡量使水力控制閥處于水平位置或向下的位置,使排污干凈。

    4)全自動過濾器應串聯安裝在管路系統中,為使在停機檢修時系統不間斷供水,系統中應設置旁路,過濾器進出口及旁路均應設置截?cái)嘤瞄y門,如:截止閥、球閥、蝶閥等。

    5)全自動過濾器規格的選用應與安裝管路相匹配,如:系統管徑為外徑133mm則選DN125規格過濾器。當過濾器流量不能符合管路要求時,可將兩個(或多個)過濾器并聯安裝,過濾器應安裝在系統需保護的用水設備之前。

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,全自動清洗過濾器的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • ZQX-全自動清洗過濾器訂貨注意事項

    獲取ZQX-全自動清洗過濾器報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    ZQX-全自動清洗過濾器使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:ZQX-全自動清洗過濾器保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
