ZZYP、ZZYM自力式壓力調節閥

ZZYP、ZZYM自力式壓力調節閥
  • <產品信息>
  • 產品型號:ZZYP、ZZYM
  • 產品口徑:DN20-DN300
  • 壓力等級:1.6-6.4Mpa
  • 產品材質:鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供自力式壓力調節閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    ZZYP、ZZYM自力式壓力調節閥介紹

    ZZYP、ZZYM自力式壓力調節閥不用外加能源,利用被調介質自身能量為動力源,引入執行機構控制閥芯位置,改變兩端的壓差和流量,使閥前(或閥后)壓力穩定。具有動作敏,密封性好,壓力設波動小等優點,應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。本系列調節閥作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。壓力分段調節從15~250KPa?砂葱枰M合符合用戶工況要求。

    ZZYP、ZZYM自力式壓力調節閥標準規格

    閥體型式:直通鑄造球型閥體

    閥芯型式:快開型閥芯

    公稱通徑:DN20 ~300 NPS3/4〞~12〞

    公稱壓力:PN16 ~64 CLASS 150LB ~300LB

    連接方式:法蘭 FF、RF、RTJ、等

    閥蓋形式:螺栓壓緊式

    填料:V型聚四氟乙烯

    密封墊:金屬夾石墨密封

    執行機構:薄膜自力式、活塞式自力式

    表面涂漆:多種顏色

    ZZYP、ZZYM自力式壓力調節閥性能及選用參數表

    公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
    額定流量系數(KV) 7 11 20 30 48 75 120 190 300 480 760 1100 1750
    額定行程 8 10 14 20 25 40 50 60 70
    公稱壓力 PN 16、40、64 CLASS150LB~300LB
    壓力調節范圍(Kpa) 15~50 40~80 60~140 120~220 160~220 200~260
    240~300 280~350 330~400 380~450 480~560 540~620
    600~700 680~800 780~900 880~1000 950~1500 1000~2500
    *控制壓力盡量選擇在調節范圍中間值附件。
    流量特性 快開
    調節精度% ±5-10
    使用溫度 -40℃≤不帶冷凝器≤200℃≤帶冷凝器≤350℃
    允許泄漏量 硬密封(1/h) 單座:≤10-4閥額定容量(IV)級;套筒:≤5×10-4閥額定容量(II級)
      軟密封(1/h) 0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 16.0
    減壓比 max 10
      min 1.25
    閥前壓力的min值
    閥前壓力KPa 30 50 100 150 200 250 300 350 400
    閥后壓力KPa 15-24 15-40 15-80 15-120 20-160 25-200 30-240 35-280 40-320
    閥前壓力KPa 450 500 550 600 650 700 750 800 850
    閥后壓力KPa 45-360 50-400 55-440 60-480 65-520 170-560 75-600 80-640 85-680
    閥前壓力KPa 900 950 1000 1250 1500 2000 2500 3000
    閥后壓力KPa 90-720 95-760 100-800 125-1000 150-1200 200-1600 250-2000 300-2400

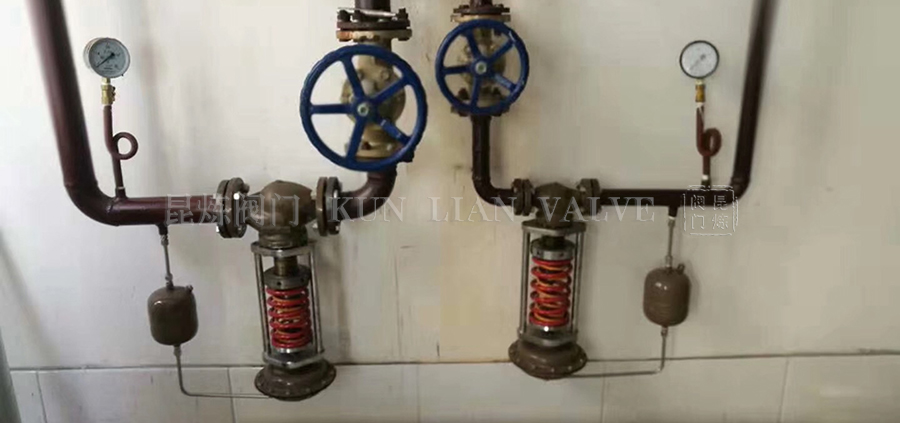

    ZZYP、ZZYM自力式壓力調節閥安裝圖片

    壓力調節閥 自力式壓力調節閥 ZZYP ZZYM調節閥安裝

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,自力式壓力調節閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • ZZYP、ZZYM-自力式壓力調節閥訂貨注意事項

    獲取ZZYP、ZZYM-自力式壓力調節閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    ZZYP、ZZYM-自力式壓力調節閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:ZZYP、ZZYM-自力式壓力調節閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
