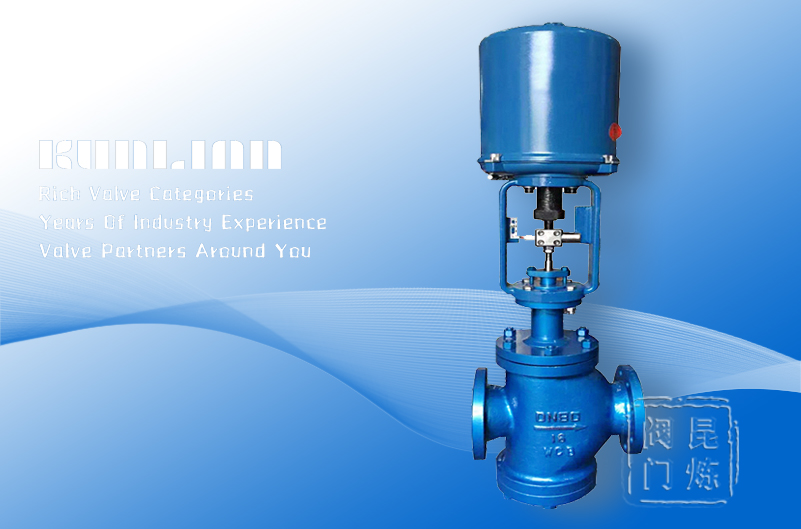

ZDLQ、ZDLX電動三通調節閥

ZDLQ、ZDLX電動三通調節閥
  • <產品信息>
  • 產品型號:ZDLQ、ZDLX
  • 產品口徑:DN25-DN300
  • 壓力等級:1.0-6.4Mpa
  • 產品材質:鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供電動三通調節閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    ZDLQ、ZDLX電動三通調節閥介紹

    ZDLQ、ZDLX電動三通調節閥是由PSL系列和3810系列直行程電動執行機構和三通調節閥體組成。(也可配其它直行程執行機構)。電動執行機構為電子式結構,內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。電動三通調節閥具有動作、連線簡單、流量大、體積小、調節等特點?刂坪托阅鼙菵KZ型。電動三通調節閥具有調節,動作穩定等優點。電動三通合流調節閥主要用于將兩種流體混合成第三種流體;電動三通分流調節閥主要用于將一股流體分成兩股流體。電動三通調節閥產品可代替兩臺互為開關的單、雙座調節閥,用于液體、氣體、蒸汽等介質的調節與控制。

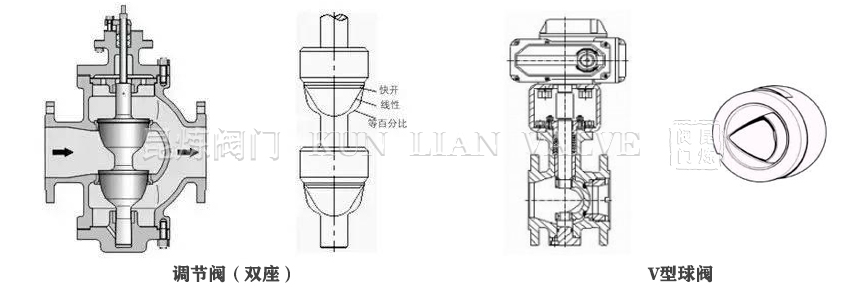

    ZDLQ、ZDLX電動三通調節閥有電動三通合流調節閥與電動三通分流調節閥兩種作用方式,在某些場合可以代替兩個二通閥和一個三通閥接管而得到運用。實現對壓力、流量、溫度、液位等參數的調節,閥芯結構采用圓筒薄壁窗口,并采用閥芯側面導向,穩定性好、不易產生震動、噪聲低、允許使用壓差大,連線簡單等特點。公稱通徑和壓差較小時,合流閥可用于分流場合,可互換使用,但公稱通徑大于DN100和壓差較大的分流場合,不能互換使用。

    ZDLQ、ZDLX電動三通調節閥標準規格

    閥體型式:三通鑄造閥體

    閥芯型式:三通型雙座閥芯

    公稱通徑:DN20~300 NPS 3/4〞~ 12〞

    公稱壓力:PN16 ~ 100 CLASS 150LB ~ 600LB

    連接方式:法蘭:FF、RF、MF、RTJ

    焊接:SW、BW

    法蘭距:符合標準

    閥蓋形式:標準型(-5℃~230℃)、散熱片型(-45℃~大于230℃場合)、低溫加長型(-196℃~ -45℃)、波紋管密封型

    填料:V型聚四氟乙烯填料、柔性石墨填料等

    密封墊:金屬夾石墨密封墊

    執行機構:電動:3810L系列智能型執行機構、PSL系列智能型執行機構

    表面涂漆:多種顏色

    ZDLQ、ZDLX電動三通調節閥選用參數表

    閥座直徑 25 32 40 50 65 80 100 125 150 200 250 300
    額定流量系數CV 8.5 13 21 34 53 85 135 210 340 535 800 1280
    公稱通徑 行程 可選流量系數Cv(★標準型 ●推薦)
    DN25 16 mm
    DN32 25 mm
    DN40
    DN50
    DN65 40mm
    DN80
    DN100
    DN125 60mm
    DN150
    DN200
    DN250 100mm
    DN300
    電動執行機構 金屬密封max允許壓差(MPa)
    型號 推力(N)
    3810L-08 800 1.52
    3810L-20 2000 3.05 1.86 1.19 0.76
    3810L-30 3000   2.79 1.79 1.14
    3810L-50 5000   4.66 2.98 1.91 1.13 0.6 0.47
    3810L-65 6500         1.35 0.8 0.57 0.39 0.26 0.16
    3810L-99 10000               0.61 0.42 0.20 0.17 0.11
    3810L-160 16000               0.97 0.67 0.35 0.27 0.18

    ZDLQ、ZDLX電動三通調節閥性能

    流量特性 直線、等百分比
    可調范圍 30:1
    額定CV值 等百分比\直線CV8.5~1280
    允許泄漏量 硬密封:IV級(0.01% 閥額定容量)
    性能指標   氣動 電動
    基本誤差% ±1.5 ±1.0
    回差% ≤1.5 ≤1.0
    死區% ≤0.6 ≤1.0
    始終點偏差% ±2.5 ±2.5
    額定行程偏差% ≤2.5 ≤2.5
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,電動三通調節閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • ZDLQ、ZDLX-電動三通調節閥訂貨注意事項

    獲取ZDLQ、ZDLX-電動三通調節閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    ZDLQ、ZDLX-電動三通調節閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:ZDLQ、ZDLX-電動三通調節閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
