OF氧氣過濾器是為氧氣管路設計的一種過濾器,氧氣過濾器由分流錐、過濾網管組成,水流推力主要起到氣體分流,以免過濾網受正面引起的破裂;氧氣過濾器是輸送介質管道上的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的入口端,用來攔截介質中的雜質,以保護閥門及設備的正常使用。當流體進入置有一定規格濾網的濾筒后,其雜質被阻擋,而清潔的濾液則由氧氣過濾器出口排出,氧氣過濾器當需要清洗時,只要將可拆卸的濾筒取出,處理后重新裝入,因此,使用維護方便。
公稱通徑(DN) | 40-400 | |||
公稱壓力(MPa) | 1.6 | 2.5 | 4.0 | |
試驗壓力 (MPa) |
強度 | 2.4 | 3.75 | 6.0 |
密封 | 1.76 | 2.75 | 4.4 | |
適用溫度 | -5℃-60℃ | |||
適用介質 | 氧氣 | |||
過濾器體材質 | 不銹鋼 | |||
過濾元件材質 | 硅黃銅 | |||
濾網型式 | 網式.燒結 |

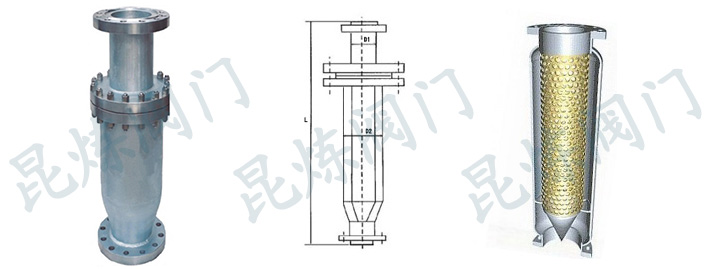

公稱通徑DN | D | D2 | 結構長度 L | |
1.6 | 1.6 ~ 4.0 | |||
40 | 45 | 89 | 450 | 460 |
50 | 57 | 108 | 510 | 500 |
65 | 73 | 133 | 600 | 600 |
80 | 89 | 219 | 620 | 640 |
100 | 108 | 219 | 720 | 770 |
125 | 133 | 273 | 820 | 900 |
150 | 159 | 325 | 920 | 1000 |
200 | 219 | 426 | 1200 | 1250 |
250 | 273 | 529 | 1650 | 1600 |
300 | 325 | 630 | 1700 | 1900 |
350 | 377 | 720 | 1800 | 2200 |
400 | 426 | 820 | 2100 | 2400 |
備注:此數據僅供參考,以實物為準,如有更改,恕不另行通知 |
獲取OF-氧氣過濾器報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
OF-氧氣過濾器使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
