J145X多功能電動控制閥由主閥和調節閥及接管系統組成,閥體采用直流式閥體,主閥控制室為膜片式或活塞式的雙控制室結構,控制室比一般水力控制閥增加了一個,增加了對主閥的控制功能,實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制,實現了一個閥門、調節對水泵出口的多功能控制。根據電信號或手動操作,使閥門打開或關閉。關閉速度可調,閥門平穩關閉而不會產生壓力波動。采用電磁閥,維護簡單。

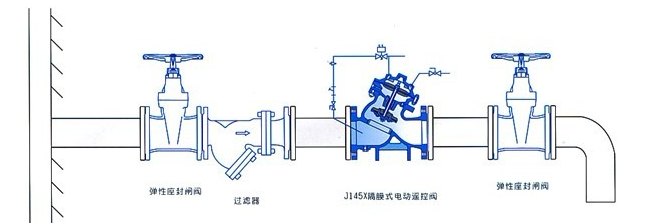

當管道從進水端給水需要打開閥門時,電磁閥B打開。此時主閥控制室的水經調節閥B、電磁閥B流到下游制室壓力下降,主閥在上游壓力和控制室壓力的合作作用下緩緩開啟。調節調節閥B的開度可改變主閥開啟速度。當閥門需要關閉時,電磁閥A打開電磁閥B關閉,上游水經過調節閥A、電磁閥A進入主閥控制室且不能排出,主閥控制室逐漸升壓推動主閥關閉。調節調節閥A的開度可改變主閥關閉速度。
1、關閉嚴密。主閥密封采用橡膠密封環密封,關閉動力由主閥控制室自動形成,關閉力,密封;
2、采用調節閥控制主閥控制室的流量,開啟和關閉速度可調,開關平穩;
3、閥體采用了全通道、直流式、流線型設計,水力損失小,節能。
公稱通徑 | DN40-DN1000 | ||
公稱壓力 | 1.0Mpa | 1.6Mpa | 2.5Mpa |
適用溫度 | 0℃~80℃ | ||
殼體試驗壓力 | 1.5Mpa | 2.4Mpa | 3.75Mpa |
密封試驗壓力 | 1.1Mpa | 1.76Mpa | 2.75Mpa |
最低動作壓力 | P1≥0.07MPa | ||
結構長度標準 | Q/BYL-2002 | ||
法蘭長度標準 | GB/T17241.6;GB/T9113 | ||
試驗壓力標準 | GB/T13927 |
閥體 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 | 閥蓋 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
彈簧 | 彈簧鋼/不銹鋼 | 閥桿 | 2Cr13 |
膜片 | 丁腈尼龍強化橡膠/三元乙丙尼龍強化橡膠 | 閥座 | 銅合金/不銹鋼 |
閥瓣 | 球墨鑄鐵 | 膜片壓板 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
O型密封圈 | 丁腈橡膠/三元乙丙橡膠 | O型圈壓板 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
DN | L | H | D | D1 | n-d | ||||||
PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | |||
50 | 203 | 293 | 165 | 165 | 165 | 125 | 125 | 125 | 4-18 | 4-18 | 4-18 |
65 | 216 | 328 | 185 | 185 | 185 | 145 | 145 | 145 | 4-18 | 4-18 | 8-18 |
80 | 248 | 364 | 200 | 200 | 200 | 160 | 160 | 160 | 8-18 | 8-18 | 8-18 |
100 | 283 | 418 | 220 | 220 | 235 | 180 | 180 | 190 | 8-18 | 8-18 | 8-22 |
125 | 330 | 481 | 250 | 250 | 270 | 210 | 210 | 220 | 8-18 | 8-18 | 8-22 |
150 | 356 | 543 | 285 | 285 | 300 | 240 | 240 | 250 | 8-22 | 8-22 | 8-26 |
200 | 444 | 673 | 340 | 340 | 360 | 295 | 295 | 310 | 8-22 | 12-22 | 8-26 |
250 | 533 | 792 | 395 | 405 | 425 | 350 | 355 | 370 | 12-22 | 12-26 | 12-30 |
300 | 600 | 927 | 445 | 460 | 485 | 400 | 10 | 430 | 12-22 | 12-26 | 16-30 |
350 | 622 | 957 | 505 | 520 | 555 | 460 | 470 | 490 | 16-22 | 16-26 | 16-33 |
400 | 698 | 1188 | 565 | 580 | 620 | 515 | 525 | 550 | 16-26 | 16-30 | 16-36 |
450 | 775 | 1218 | 615 | 640 | 670 | 565 | 585 | 600 | 20-26 | 20-30 | 20-36 |
500 | 811 | 1256 | 670 | 715 | 730 | 620 | 650 | 660 | 20-26 | 20-33 | 20-36 |
600 | 900 | 1600 | 780 | 840 | / | 725 | 770 | / | 20-30 | 20-36 | / |
700 | 980 | 1750 | 895 | 910 | / | 840 | 840 | / | 24-30 | 24-36 | / |
800 | 1120 | 1900 | 1015 | 1025 | / | 950 | 950 | / | 24-33 | 24-39 | / |
900 | 1220 | 2100 | 1115 | / | / | 1050 | / | / | 28-33 | / | / |
1000 | 1320 | 2400 | 1230 | / | / | 1160 | / | / | 28-36 | / | / |
獲取J145X-多功能電動控制閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
J145X-多功能電動控制閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
