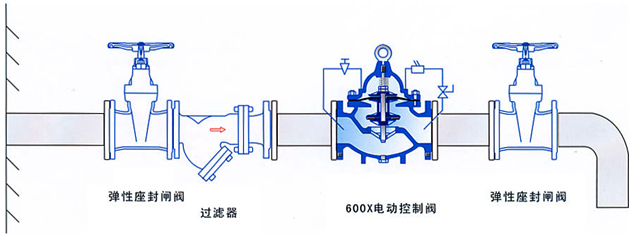

600X電動控制閥是一種以電磁閥為向?qū)чy的水力操作式閥門。常用于給排水及工業系統中的自動控制。根據電信號遙控開啟和關閉管道路系統,實現遠程操作。閥門關閉速度可調,平穩關閉而不產生壓力波動。電磁閥可選用交流電220V,或直流電24V,可根據場合選用常開或常閉型。
當閥門從入口端給水時,水流流過針閥進入主閥控制室,當電磁導閥打開時,控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度,主閥控制室內壓力低,主閥處于全開狀態。當電磁導閥關閉時,主閥控制室的水不能流出,控制室升壓,推動膜片關閉主閥。
1、閥體流線型設計,流體阻力小,流量大;
2、體蓋、活塞缸連接處由密封墊和密封環密封;
3、閥體、活塞缸、活塞雙重導向,動作平穩;
4、全不銹鋼活塞缸、整體鑄造活塞、NBR密封環;
5、可拆卸閥座,結構、構思、方便維修更換;
6、帶導流孔的活塞缸,適當增加阻尼,使得活塞運動更趨于平穩。
公稱通徑 | DN40-DN600 | ||
公稱壓力 | 1.0Mpa | 1.6Mpa | 2.5Mpa |
適用溫度 | 0℃~80℃ | ||
殼體試驗壓力 | 1.5Mpa | 2.4Mpa | 3.75Mpa |
密封試驗壓力 | 1.1Mpa | 1.76Mpa | 2.75Mpa |
最低動作壓力 | P1≥0.07MPa | ||
結構長度標準 | Q/BYL-2002 | ||
法蘭長度標準 | GB/T17241.6 | ||
試驗壓力標準 | GB/T13927;AP1598 |
閥體 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 | 閥蓋 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
彈簧 | 彈簧鋼/不銹鋼 | 閥桿 | 2Cr13 |
膜片 | 丁腈尼龍強化橡膠/三元乙丙尼龍強化橡膠 | 閥座 | 銅合金/不銹鋼 |
閥盤 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼/銅 | 膜片壓板 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
O型密封圈 | 丁腈橡膠/三元乙丙橡膠 | O型圈壓板 | 灰鑄鐵/球墨鑄鐵/鑄鋼/不銹鋼 |
DN | L | F1 | H1 | H |
40 | 200 | 155 | 300 | 395 |
50 | 203 | 155 | 300 | 395 |
65 | 213 | 165 | 288 | 385 |
80 | 241 | 175 | 310 | 420 |
100 | 272 | 195 | 340 | 500 |
125 | 300 | 220 | 380 | 540 |
150 | 333 | 230 | 410 | 575 |
200 | 400 | 255 | 440 | 665 |
250 | 480 | 300 | 460 | 720 |
300 | 550 | 340 | 480 | 750 |
350 | 620 | 415 | 516 | 830 |
400 | 685 | 450 | 560 | 900 |
450 | 750 | 450 | 560 | 900 |
500 | 810 | 410 | 750 | 1110 |
600 | 935 | 456 | 850 | 1286 |
獲取600X-電動控制閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
600X-電動控制閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
