BX43W、BX44W瀝青專用保溫旋塞閥的啟閉件(錐塞或球) 圍繞自身中心線旋轉旋塞閥是用帶通孔的塞體做為啟閉件,通過塞體與閥桿的轉動實現啟閉動作的閥門。瀝青專用閥結構簡單。
瀝青專用保溫旋塞閥報價、采購說明 | |
名稱及型號 | 如:瀝青專用保溫旋塞閥 / BX43W,BX44W |
規格參數 | 通徑(DN),公稱壓力(Mpa),使用介質溫度(℃),連接方式。 |
閥體材質 | 銅、碳鋼、不銹鋼等 |
傳動方式 | 手動、蝸輪、氣動、電動等,可根據客戶要求配置驅動裝置。 |
產品標準 | 國標GB、日標JIS、美標ANSI、德標DIN等 |
標準 | 按國家有關標準執行 |
定制產品 | 非標產品,請?zhí)峁┕r要求、設計圖紙、技術規范 |
主要材料:鑄鋼、不銹鋼
產品型號:二通:BX43W-1.6C 三通:BX44W-1.6C
管道連接方式:法蘭連接
適用介質范圍:瀝青及厚質油類
公稱壓力范圍:1.6Mpa/16公斤
型號 | 公稱壓力 PN(MPa) |
試驗壓力PS(MPa) | 適用介質 | 工作溫度(℃) | |
殼體 | 密封 | ||||
二通BX43W-1.6C | 1.6 | 2.0 | 1.6 | 瀝青及厚質油類 | ≤425 |
三通BX44W-1.6C | 1.6 | 2.0 | 1.6 |

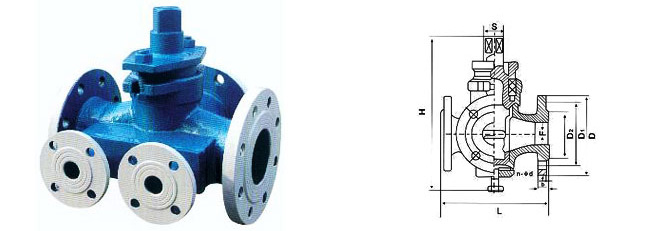

公稱通徑DN(mm) | L | D | D1 | D2 | b | F | n-φd | H | S | |
50 | 二通 | 250 | 160 | 125 | 100 | 18 | 3 | 4-φ18 | 250 | 30×30 |
三通 | 250 | 160 | 125 | 100 | 18 | 3 | 4-φ18 | |||
65 | 二通 | 300 | 180 | 145 | 120 | 20 | 3 | 4-φ18 | 280 | 40×40 |
三通 | 300 | 180 | 145 | 120 | 20 | 3 | 4-φ18 | |||
80 | 二通 | 300 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 320 | 45×45 |
三通 | 300 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | |||
100 | 二通 | 325 | 215 | 180 | 155 | 22 | 3 | 8-φ18 | 350 | 52×52 |
三通 | 325 | 215 | 180 | 155 | 22 | 3 | 8-φ18 | |||
125 | 二通 | 350 | 245 | 210 | 185 | 22 | 3 | 8-φ18 | 405 | 62×62 |
三通 | 350 | 245 | 210 | 185 | 22 | 3 | 8-φ18 | |||
150 | 二通 | 400 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | - | 68×68 |
三通 | 400 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | |||
200 | 二通 | 450 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | - | 75×75 |
三通 | 450 | 335 | 295 | 265 | 26 | 3 | 12-φ23 |
獲取BX43W、BX44W-瀝青專用保溫旋塞閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
BX43W、BX44W-瀝青專用保溫旋塞閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
