H41W貫流式止回閥

<產品信息>
產品型號：H41W
產品口徑：DN15-DN900
壓力等級：1.6-16Mpa
產品材質：碳鋼、不銹鋼

021-31007787
cnklfm@163.com
18121388846
15706269064
959210378

產品介紹
訂貨說明
產品服務

上海昆煉閥門制造有限公司專注于管道流體控制，為用戶提供貫流式止回閥選型、設計、非標訂制等，常規產品咨詢，我們可提供相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。

H41W貫流式止回閥介紹

H41W貫流式止回閥具有一般止回閥的功能外，它還設計有減震彈簧，具有消聲、減震效果。便于用戶現場檢修，獨特的貫流式結構具有流阻小流量大，外形尺寸小等特點，可運用于油氣集輸管網，輸油泵出口。它適用于油、氣、水、漿液等管道系統，防止介質逆流使用。

H41W貫流式止回閥結構特點

1、單體結構、重量輕、剛性好，便于維護。

2、彈簧的推力使閥瓣在使用介質無壓力作用時，也能處于關閉位置。

3、良好的支撐方式使閥門在不同安裝位置時，閥瓣與閥座均能良好對中，閥門安裝角度不受限制。

4、閥套外形的流線型設計與體腔流線型設計的組合構成了貫流式止回閥流線型流道，閥內設計使流道的過流面積較大、壓力損失小、流態穩定、氣蝕作用小，流線型的流道路徑穿過全通徑擴大了閥體避免湍流及防止腐蝕和振動，降低了泵和壓縮機的運行成本。閥瓣在介質流動時產生負壓及彈簧推力下回座，介質對閥瓣背面沖擊力度小，因此，貫流式止回閥也是一種低噪音的產品。

5、閥瓣前后兩端支撐和閥瓣軸的表面處理及結構設計，降低了類似止回閥使用過程中經常發生的卡阻現象，啟閉平穩；同時降低了因重力因素造成閥瓣對中性差，密封副受力不均，兩次動作間密封副吻合部位不一致而影響密封性能的缺陷，使密封副處于良好的受力和吻合狀態。

6、貫流式止回閥的設計使用彈簧推力在閥瓣處于關閉位置時略大于閥瓣重力及閥瓣和前后支撐間的摩擦力之和，閥瓣即可在低壓力及不同位置安裝時回座密封，又能實現低壓開啟，降低泵啟動載荷，保護泵的運行安全。

H41W貫流式止回閥技術規范

產品依據	GB	API/ASME
產品標準	GB/T 21387	API 6D、ASME B16.34
結構長度	GB/T 12221	API 6D、ASEM B16.10
法蘭連接	GB/T 9113	ASME B16.5
抗硫材料要求	NACE MR0175
試驗和檢驗	GB/T 26480	API598
閥門連接端的連接法蘭標準和對焊端尺寸可按用戶要求

H41W貫流式止回閥主要零件與材質（常規型）

零件名稱	碳鋼		低溫碳鋼		不銹鋼
零件名稱	GB	ASTM	GB	ASTM	GB	ASTM
閥體	WCB	A216-WCB	LCB、LCC	A352-LCB、A352-LCC	CF8、CF8M	A351-CF8、A351-CF8M
閥瓣	WCB	A216-WCB	LCB、LCC	A352-LCB、A352-LCC	CF8、CF8M	A351-CF8、A351-CF8M
導向裝置	WCB	A216-WCB	LCB、LCC	A352-LCB、A352-LCC	CF8、CF8M	A351-CF8、A351-CF8M
軸套	12Cr18Ni9	SS304	12Cr18Ni9、00Cr17Ni12Mo2	SS304	12Cr18Ni9、00Cr17Ni12Mo2	SS304、SS316
彈簧	SS304、SS316、Inconel X-750

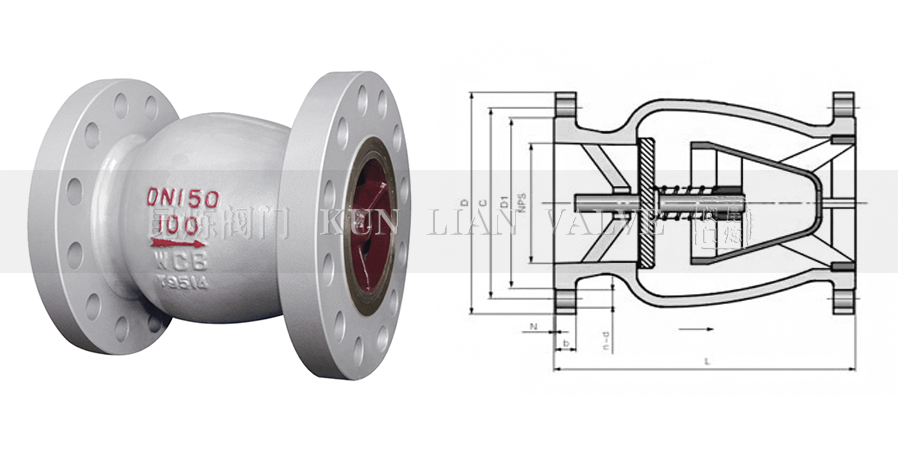

H41W貫流式止回閥結構圖

H41W貫流式止回閥結構圖- 上海昆煉閥門制造有限公司

H41W貫流式止回閥尺寸

通徑		CLASS 150		PN10/16/25		CLASS 300		PN40
NPS	DN	L		L		L		L
NPS	DN	RF/BW	RTJ	長體	短體	RF/BW	RTJ	長體	短體
2	50	203	-	203	130	267	-	267	130
2 1/2	65	216	-	216	160	292	-	292	160
3	80	241	-	241	180	318	-	318	180
4	100	292	-	292	200	356	-	356	200
5	125	330	-	330	230	400	-	400	230
6	150	356	-	356	270	444	-	444	270
8	200	495	-	495	330	533	-	533	330
10	250	622	-	622	370	622	-	622	370
12	300	698	-	698	450	711	-	711	450
14	350	787	-	787	520	838	-	838	520
16	400	864	-	864	580	864	-	864	580
18	450	978	-	978	650	978	-	978	650
20	500	978	-	978	720	1016	-	1016	720
24	600	1295	-	1295	980	1346	-	1346	980
28	700	1448	-	1448	1180	1449	-	-	-
30	750	1524	-	-	-	1594	-	-	-
36	900	1956	-	-	-	2083	-	-	-

通徑		CLASS 600		PN100		CLASS 900		PN160
NPS	DN	L		L		L		L
NPS	DN	RF/BW	RTJ	長體	短體	RF/BW	RTJ	長體	短體
2	50	292	295	292	170	368	371	368	200
2 1/2	65	330	333	330	190	419	422	419	230
3	80	356	359	356	220	381	384	381	260
4	100	432	435	432	260	457	460	457	300
5	125	508	511	508	300	559	562	559	350
6	150	559	562	559	340	610	613	610	390
8	200	660	664	660	420	737	740	737	480
10	250	787	791	787	480	838	841	838	550
12	300	838	841	838	590	965	968	965	670
14	350	889	892	889	650	1092	1038	-	-
16	400	991	994	991	720	1130	1140	-	-
18	450	1092	1095	1092	770	1219	1232	-	-
20	500	1194	1200	1194	850	1321	1334	-	-
24	600	1397	1407	-	-	1549	1568	-	-
28	700	1600	-	-	-	-	-	-	-
30	750	1651	-	-	-	-	-	-	-
36	900	2083	-	-	-	-	-	-	-

通徑		CLASS 1500		CLASS 2500
NPS	DN	L		L
NPS	DN	RF/BW	RTJ	RF/BW	RTJ
2	50	368	371	451	454
2 1/2	65	419	422	508	514
3	80	470	473	578	584
4	100	546	549	673	683
5	125	673	676	794	807
6	150	705	711	914	927
8	200	832	841	1022	1038
10	250	991	1000	1270	1292
12	300	1130	1146	1422	1445
14	350	1257	1276	-	-
16	400	1384	1407	-	-
18	450	1537	1559	-	-
20	500	1664	1686	-	-
24	600	1943	1972	-	-

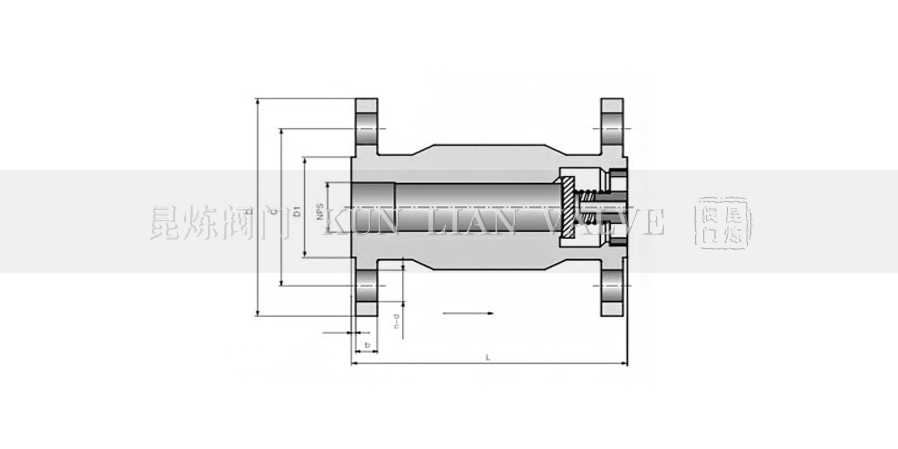

H41W貫流式止回閥小口徑結構圖

H41W貫流式止回閥小口徑結構圖- 上海昆煉閥門制造有限公司

H41W貫流式止回閥小口徑尺寸

通徑		CLASS 150		PN10/16/25	CLASS 300		PN40
NPS	DN	LL		L	L		L
NPS	DN	RF/BW	RTJ	L	RF/BW	RTJ	L
1/2	15	108	108	80	152	152	80
3/4	20	117	117	80	178	178	80
1	25	127	127	85	216	216	85
1 1/4	32	140	140	110	229	229	110
1 1/2	40	165	165	120	241	241	120

通徑		CLASS 600			CLASS 900
NPS	DN	L		L	L		L
NPS	DN	RF/BW	RTJ	L	RF/BW	RTJ	L
1/2	15	165	165	90	216	216	110
3/4	20	190	190	90	229	229	110
1	25	216	216	100	254	254	120
1 1/4	32	229	229	120	279	279	140
1 1/2	40	241	241	130	305	305	160

通徑		CLASS 1500		CLASS 2500
NPS	DN	L		L
NPS	DN	RF/BW	RTJ	RF/BW	RTJ
1/2	15	216	216	264	264
3/4	20	229	229	273	273
1	25	254	254	308	308
1 1/4	32	279	279	349	349
1 1/2	40	305	305	384	384

聲明：本文中文字、數據、圖片均適用于參考，若有修改恕不另行通知，貫流式止回閥的具體性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-31007787。
