GJ841X-6L氣動擠壓閥又稱為氣動夾管閥、氣動箍斷閥、氣囊閥等。套管(膠管)是管夾閥重要的零件,提供抗磨損、抗腐蝕和承壓能力。氣動擠壓閥的質量取決于套管(膠管)的質量。用氣動、手動、電動或者液動等驅動方式擠壓套管,達到開關、調節的作用。
本閥門由閥體、橡膠管套、閥蓋等零件組成。

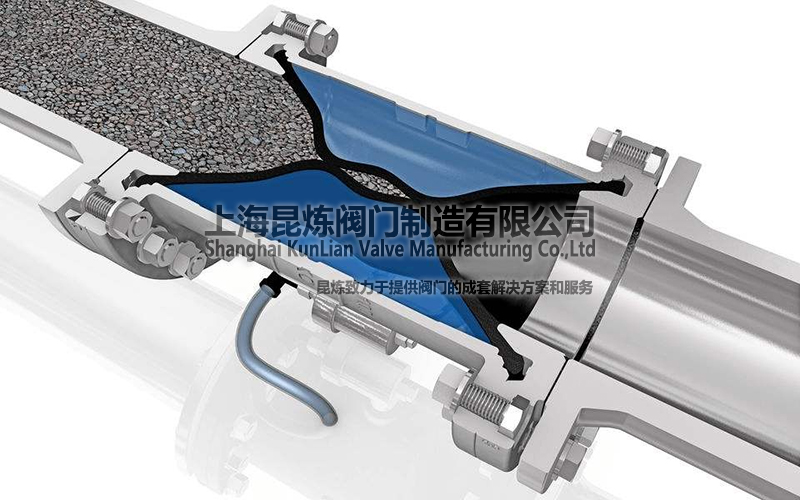

控制介質未輸入時,橡膠管套跟閥體之間的空腔與大氣連通,膠套受流體壓力的作用處于向外張緊狀態,因?yàn)楣芴變?nèi)部有一定角度排列的增強簾布層,使管套軸向和徑向壓力相互平衡,所以管套的長度與直徑不會因?yàn)榱黧w壓力而產生變化,當控制介質進入管套跟閥體之間的空腔時,橡膠管套在介質壓力下變形截流。
①本閥門在管道上任意安裝,沒有介質流向限制。
②本閥門維護成本低,只需根據實際使用情況更換使用壞了的橡膠管套。

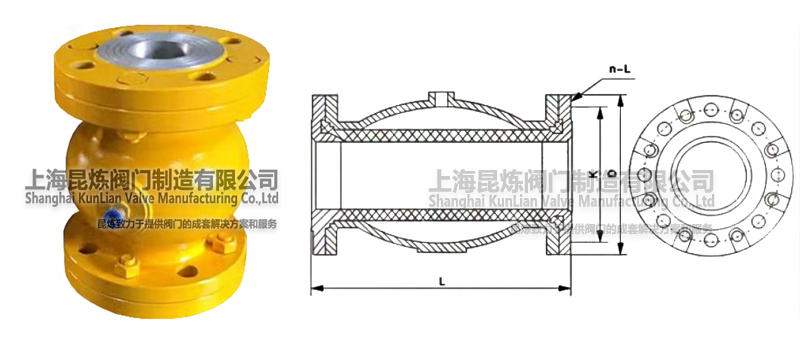

口徑 | L | H | D | K | n-L |
DN40 | 150 | 40 | 145 | 110 | 4-18 |
DN50 | 180 | 60 | 160 | 125 | 4-18 |
DN65 | 180 | 60 | 180 | 145 | 4-18 |
DN80 | 220 | 75 | 195 | 160 | 4-18 |
DN100 | 280 | 95 | 215 | 180 | 8-18 |
DN125 | 345 | 120 | 245 | 210 | 8-18 |
DN150 | 414 | 145 | 280 | 240 | 8-23 |
DN200 | 550 | 182 | 335 | 295 | 8-23 |
DN250 | 680 | 229 | 390 | 350 | 12-23 |
DN300 | 820 | 278 | 440 | 400 | 12-23 |
獲取GJ841X-6L-氣動擠壓閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
GJ841X-6L-氣動擠壓閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
