GJ841X-6C氣動夾管閥

GJ841X-6C氣動夾管閥
  • <產品信息>
  • 產品型號:GJ841X-6C
  • 產品口徑:DN20-300
  • 壓力等級:0.3-0.6Mpa
  • 產品材質:鑄鐵、鋁合金、鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供氣動夾管閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    GJ841X-6C氣動夾管閥介紹

    GJ841X-6C氣動夾管閥又稱為氣動管夾閥、氣囊閥、氣動箍斷閥,氣動擠壓閥。套管(膠管)是管夾閥重要的零件,提供抗磨損、抗腐蝕和承壓能力。GJ841X-6C氣動夾管閥的質量取決于套管(膠管)的質量。用氣動、手動、電動或者液動等驅動方式擠壓套管,達到開關、調節的作用。

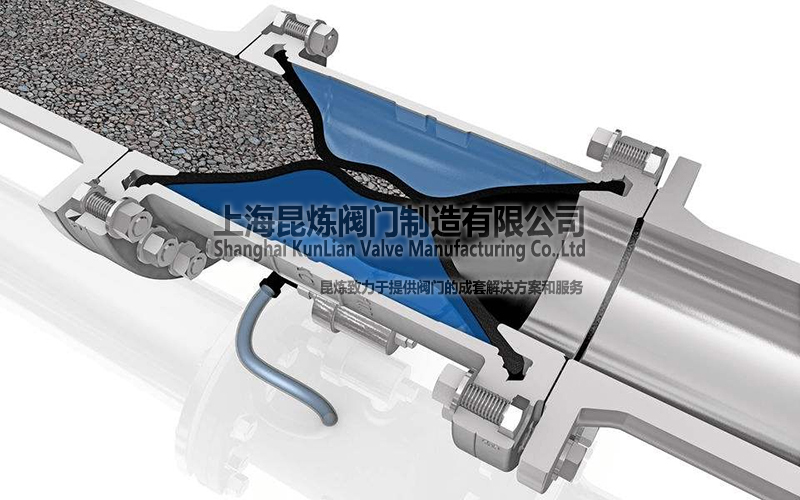

    GJ841X-6C氣動夾管閥工作原理

    氣動夾管閥是利用閥體同橡膠管套間的水壓或氣壓使管套變形合攏將流體截斷。

    GJ841X-6C氣動夾管閥工作原理- 上海昆煉閥門制造有限公司

    GJ841X-6C氣動夾管閥特點

    1、無壓力損失、無堵塞,防水錘沖擊。

    2、特別適用于含顆粒的液——固及氣——固二相流。橡膠管套帶有纖維增強的結構,耐磨、抗疲勞技術參數。

    3、閥體:鑄鐵DN25-200,鑄鋁DN25-300,鑄鋼DN25-300

    法蘭連接∶鑄鐵DN25~300,316L DN40~200

    管套材質及溫度范圍:

    天然橡膠-5~80℃

    三元乙丙膠-5~120℃

    控制介質:壓縮空氣或壓力水

    控制附件:手動-三通手動閥自動-三通電動閥

    GJ841X-6C氣動夾管閥參數

    口徑(DN) DN25-200 DN250-300
    工作壓力 Max 4bar Max 3bar
    控制壓力 Max 6bar Max 4.5bar
    蕞大壓差 Max 2bar Max 1.5bar

    GJ841X-6C氣動夾管閥結構圖

    GJ841X-6C氣動夾管閥結構圖- 上海昆煉閥門制造有限公司

    A.閥體;B.橡膠膠管;C.控制流體(水或氣)入口;手動/自動控制:外加三通手動閥或三通電磁閥控制壓縮空氣或壓力水進入閥體。

    GJ841X-6C氣動夾管閥外形尺寸

    公稱通徑 外形尺寸 法蘭標準
    L H l D
    DN20 155 70 75 105 PN10
    DN25 160 75 105 135
    DN40 190 85 110 145
    DN50 210 95 125 160
    DN65 250 115 145 180
    DN80 300 130 160 195
    DN100 350 185 180 215
    DN150 500 245 240 280
    DN220 550 270 295 335
    DN250 560 285 350 390
    DN300 706 365 400 440

    GJ841X-6C氣動夾管閥安裝

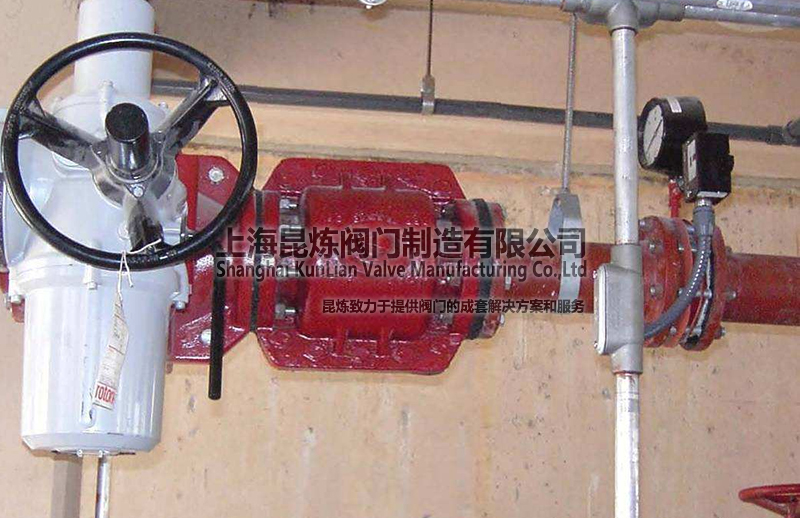

    GJ841X-6C氣動夾管閥安裝圖- 上海昆煉閥門制造有限公司

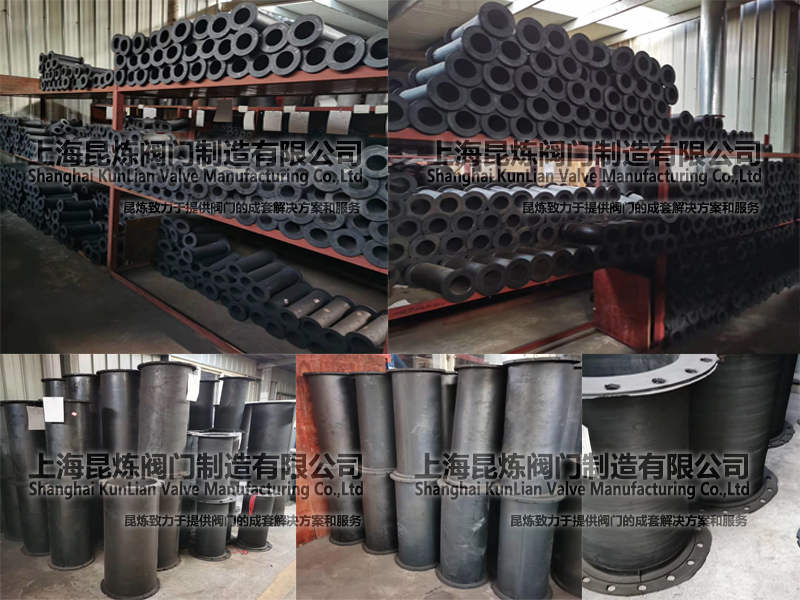

    GJ841X-6C氣動夾管閥膠管- 上海昆煉閥門制造有限公司

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,氣動夾管閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • GJ841X-6C-氣動夾管閥訂貨注意事項

    獲取GJ841X-6C-氣動夾管閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    GJ841X-6C-氣動夾管閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:GJ841X-6C-氣動夾管閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
