GJ841X-6C氣動撓性閥

GJ841X-6C氣動撓性閥
  • <產品信息>
  • 產品型號:GJ841X-6C
  • 產品口徑:DN40-300
  • 壓力等級:0.3-0.6Mpa
  • 產品材質:鑄鐵、鋁合金、鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供氣動撓性閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    GJ841X-6C氣動撓性閥介紹

    GJ841X-6C氣動撓性閥又稱為氣動夾管閥、氣動箍斷閥、氣囊閥。套管(膠管)是管夾閥重要的零件,提供抗磨損、抗腐蝕和承壓能力。氣動撓性閥的質量取決于套管(膠管)的質量。用氣動、手動、電動或者液動等驅動方式擠壓套管,達到開關、調節的作用。

    GJ841X-6C氣動撓性閥主要結構形式

    本閥門由閥體、橡膠管套、閥蓋等零件組成。

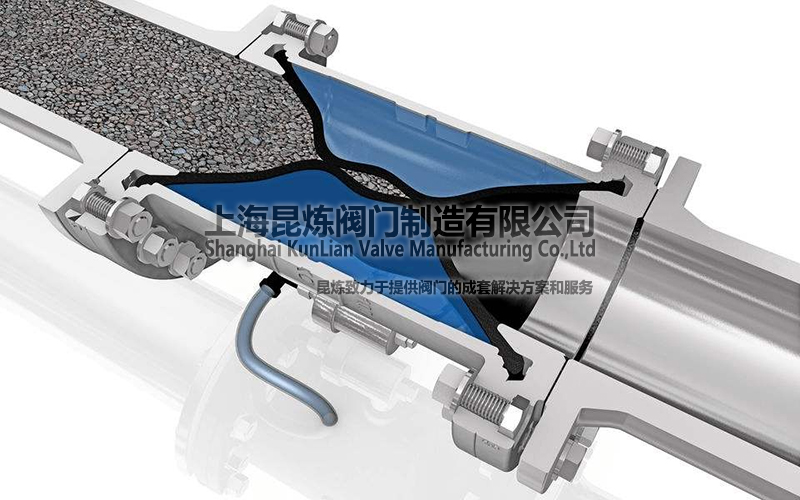

    GJ841X-6C氣動撓性閥工作原理

    控制介質未輸入時,橡膠管套和閥體之間的空腔跟大氣連通,膠套受流體壓力作用處于向外張緊狀態,因為管套內鑲有一定角度排列的增強簾布層,使管套軸向和徑向壓力互相平衡,所以管套的長度與直徑不會因為流體壓力而產生變化,當控制的介質進入管套跟閥體之間的空腔時,橡膠管套在介質壓力下變形從而進行截流。

    GJ841X-6C氣動撓性閥工作原理- 上海昆煉閥門制造有限公司

    GJ841X-6C氣動撓性閥安裝及維護

    ①本閥門在管道上任意安裝,沒有介質流向限制。

    ②本閥門維護成本低,只需根據實際使用情況更換磨損壞了的橡膠管套。

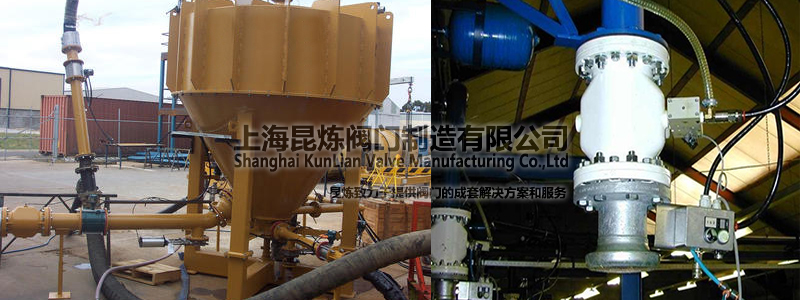

    GJ841X-6C氣動撓性閥安裝圖- 上海昆煉閥門制造有限公司

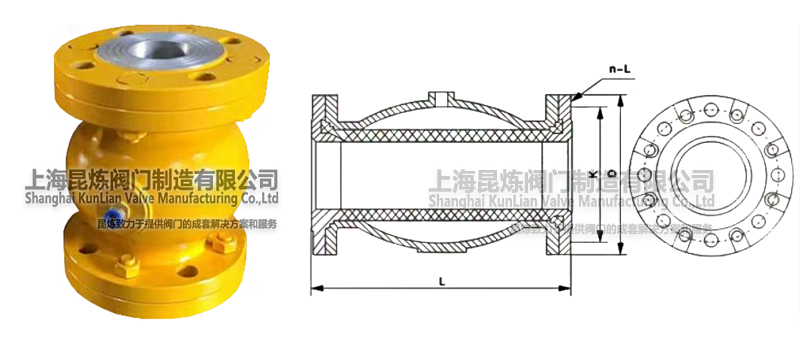

    GJ841X-6C氣動撓性閥結構圖

    GJ841X-6C氣動撓性閥結構圖- 上海昆煉閥門制造有限公司

    GJ841X-6C氣動撓性閥外形尺寸

    口徑 L H D K n-L
    DN40 150 40 145 110 4-18
    DN50 180 60 160 125 4-18
    DN65 180 60 180 145 4-18
    DN80 220 75 195 160 4-18
    DN100 280 95 215 180 8-18
    DN125 345 120 245 210 8-18
    DN150 414 145 280 240 8-23
    DN200 550 182 335 295 8-23
    DN250 680 229 390 350 12-23
    DN300 820 278 440 400 12-23

    GJ841X-6C氣動撓性閥圖片

    GJ841X-6C氣動撓性閥圖片- 上海昆煉閥門制造有限公司

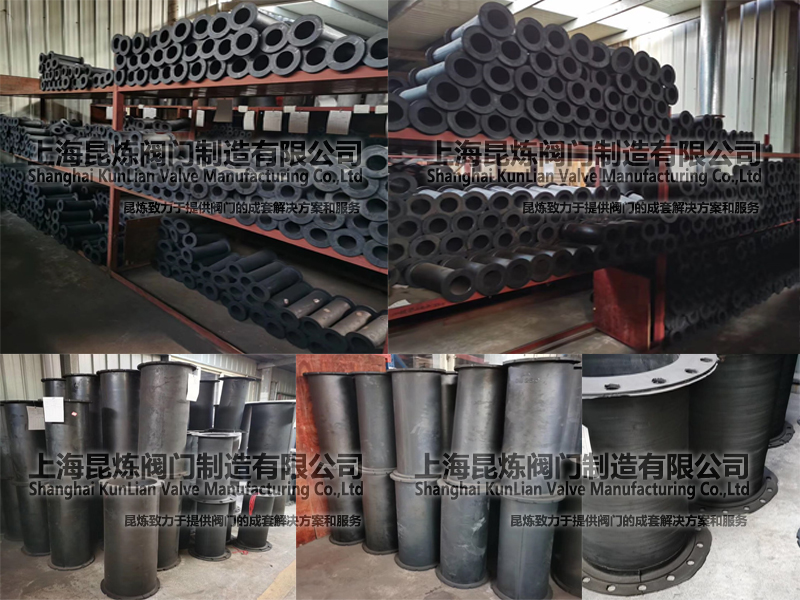

    GJ841X-6C氣動撓性閥膠管- 上海昆煉閥門制造有限公司

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,氣動撓性閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • GJ841X-6C-氣動撓性閥訂貨注意事項

    獲取GJ841X-6C-氣動撓性閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    GJ841X-6C-氣動撓性閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
