Q61F-16P帶接管三片式焊接球閥適用于常規PN1.6,也可訂制6.4MPa等級,工作溫度-29~120℃(密封圈為聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造結構合理、造型美觀。閥座采用彈性密封結構,密封好,啟閉輕。閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶支架平臺和鎖定裝置?稍O(shè)置90°開關定位機構,根據需要加鎖以以免誤操作。
適用溫度范圍 | 四氟密封 -20~120℃ |
使用壓力 | ≤ 1.6MPa |
設計制造 | GB/T-12237/ANSI B16.34 |
尺寸參照 | GB/T-9113.1/ASME B 16.5 CLASS 150 |
長度 | GB/T-12221/ASMWB16.1 |
螺紋標準 | BSPT/BS P/N PT/DIN/JIS/RC/G |
檢查與測試 | GB/T-13927/API598 |
零件名稱 | 材質 | |
閥體 | CF8M | CF8 |
闊蓋 |
CF8M |
CF8 |
球 |
SS316 |
SS304 |
闊桿 | SS316 | SS304 |
閥座 | RTFE | RTFE |
桿密封 | PTFE | PTFE |
中頭塾 | PTFE | PTFE |
填料壓套 | SS202 | SS202 |
手柄 | SS202 | SS202 |
鎖片 | - | - |
膠套 | PLASTIC | PLASTIC |
彈墊 | SS304 | SS202 |
螺母 | SS304 | SS202 |
螺栓 | SS304 | SS202 |
接管螺母 | SS304 | SS304 |
接管 | PTFE | PTFE |
接管墊片 | SS304 | SS304 |
彈墊 | A193Gr.B8 | A193Gr.B8 |
螺帽 | A194.Gr.8 | A194.Gr.8 |

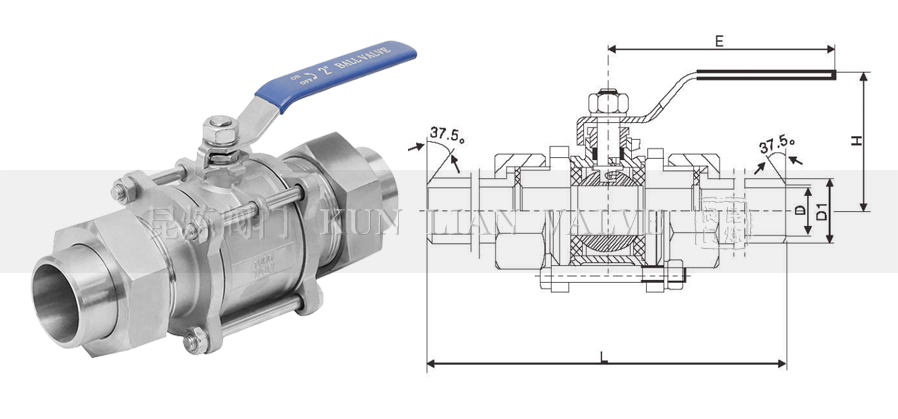

SIZE | L | D | D1 | H | E |
1/4" | 140 | 11.5 | 14 | 57 | 95 |
3/8" | 160 | 12.5 | 18 | 57 | 95 |
1/2" | 180 | 15 | 22 | 68 | 110 |
3/4" | 200 | 20 | 28 | 70 | 125 |
1" | 218 | 25 | 34 | 80 | 125 |
1-1/4" | 235 | 32 | 42 | 85 | 135 |
1-1/2" | 260 | 38 | 46 | 95 | 155 |
2" | 300 | 50 | 60 | 105 | 155 |
獲取Q61F-16P-帶接管三片式焊接球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
Q61F-16P-帶接管三片式焊接球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
