BQ41F夾套保溫球閥

BQ41F夾套保溫球閥
  • <產品信息>
  • 產品型號:BQ41F
  • 產品口徑:DN20-DN200
  • 壓力等級:1.6-2.5Mpa
  • 產品材質:碳鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供夾套保溫球閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    BQ41F夾套保溫球閥介紹

    BQ41F夾套保溫球閥也稱夾套球閥,是在球閥的基礎上焊裝金屬夾套,用于注入蒸汽或其它保溫、保冷介質,使閥內介質能夠正常工作。保溫夾套球閥具有良好的保溫保冷特性,同時又能減少管路中介質熱量損失。保溫球閥根據球閥的結構不同,有整體式保溫球閥、兩片式保溫球閥、對夾式保溫球閥等幾種結構形式,適用于化工、石油、冶金等行業的系統管路中,以輸送常溫下會凝固的重油、膠類等高粘度介質。

    保溫夾套球閥比一般球閥體積小,重量輕,且無外漏,密封性能良好,夾套采用碳素鋼管焊接。

    BQ41F夾套保溫球閥結構特點

    夾套保溫球閥采用整體式夾套結構設計,能均勻地保溫、保冷,保溫球閥比一般球閥體積小,重量輕,且無外漏,密封性能良好。夾套、閥體外側與夾套接管焊接,允許蒸汽或冷水的壓力為<1MPa。

    夾套保溫球閥具有良好的保溫、保冷特性,除縮徑保溫球閥外,閥門的通徑和管徑一樣,介質呈直線流動,阻力小,能減少管路中介質熱量的損失,因此,對容易凝固、高粘度的液體介質具有優良的性能。

    BQ41F夾套保溫球閥性能參數

    設計標準 ASME B 16.34    GB/T12224
    結構長度 ASME B 16.10     GB/T12221
    連接法蘭 ASME B 16.5、JB/T 79
    驅動方式 手動、電動、氣動
    試驗和檢驗 JB/T9092   API 598
    適用介質 重油、膠類等易凝固介質

    BQ41F夾套保溫球閥零件材料

    序號 零件名稱 材質
    GB ASTM
    1 夾套 25 105
    2 閥座 WCB A216-WCB
    3 閥體 25 A105
    4 密封圈 PTFE、對位聚苯
    5 球體  SS304/316 SS304/316
    6 閥桿 1Cr13 A247-410
    7 填料 柔性石墨
    8 填料壓蓋 WCB A216-WCB

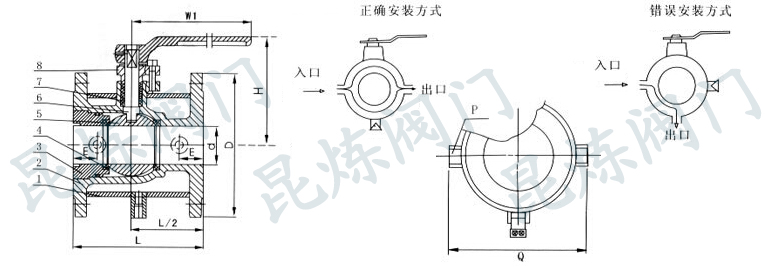

    BQ41F夾套保溫球閥結構圖

    BQ41F夾套保溫球閥結構圖- 上海昆煉閥門制造有限公司

    BQ41F夾套保溫球閥外形尺寸

    公稱通徑(DN) d L D E Q H W 管螺紋
    (mm) (in) (mm) (in) P
    20 3/4" 19 117 40 1 1/2" 58.5 147 101 170 G3/4"
    25 1" 25 127 50 2" 62.5 156 106 170 G3/4"
    40 1 1/2" 38 165 65 2 1/2" 63.5 181 125 250 G3/4"
    50 2" 51 178 80 3" 68 218 135 250 G3/4"
    80 3" 76 229 150 6" 82 275 193 350 G3/4"
    100 4" 102 254 200 8" 83 300 265 420 G3/4"
    150 6" 152 292 250 10" 95 403 355 1000 G3/4"
    200 8" 203 330 350 12" 100 495 410 1300 G3/4"
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,夾套保溫球閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • BQ41F-夾套保溫球閥訂貨注意事項

    獲取BQ41F-夾套保溫球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    BQ41F-夾套保溫球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
