Q41F-16T黃銅法蘭球閥是管路系統中能快截斷、接通介質流的控制部件。在使用過程中,球閥須是全開或全關,不能用作調節流量。閥體采用國標HPb59-1黃銅鍛造而成,執行標準:GB/T8464-2008,流動阻力小,介質成直線流動。
①流體阻力。
②關閉件能承受關閉時的高壓差;
③浮動球式使啟閉方便,結構緊湊,體積小,節省安裝空間。
公稱通徑DN(mm) | DN25(1")~DN150(6") |
公稱壓力PN(Mpa) | 1.6 |
使用溫度(℃) | -10℃≤T≤120℃ |
適用介質 | 水、油、非腐蝕非可燃?xì)怏w |
零件名稱 | 材質屬性 |
閥體 | 黃銅 |
球芯 | 不銹鋼 |
閥桿 | 不銹鋼 |

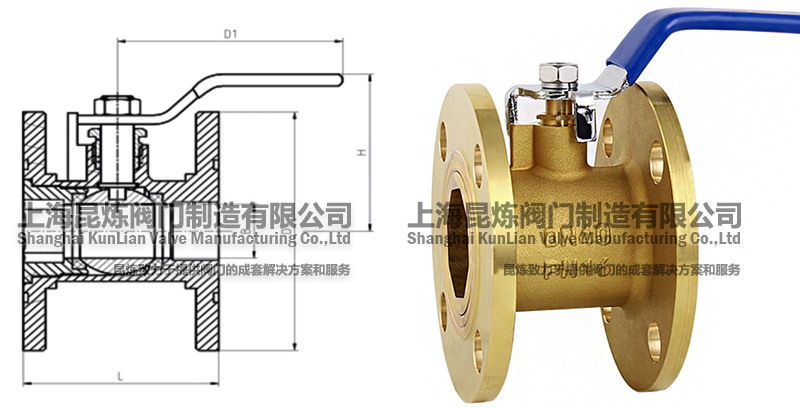

DN | Size | L | D1 | H | D | n-Φd |
25 | 1" | 78 | 115 | 80 | 95 | 4-Φ14 |
32 | 1-1/4" | 80 | 115 | 95 | 105 | 4-Φ14 |
40 | 1-1/2" | 84 | 130 | 96 | 115 | 4-Φ14 |
50 | 2" | 93 | 150 | 105 | 140 | 4-Φ18 |
65 | 2-1/2" | 106 | 150 | 128 | 150 | 4-Φ18 |
80 | 3" | 108 | 195 | 129 | 155 | 4-Φ18 |
100 | 4" | 112 | 236 | 151 | 180 | 4-Φ18 |
125 | 5" | 127 | 236 | 175 | 195 | 8-Φ14 |
150 | 6" | 140 | 248 | 175 | 215 | 8-Φ14 |
獲取Q41F-16T-黃銅法蘭球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
Q41F-16T-黃銅法蘭球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
