BQ941F46防爆電動襯氟球閥

BQ941F46防爆電動襯氟球閥
  • <產品信息>
  • 產品型號:BQ941F46
  • 產品口徑:DN15-DN200mm
  • 壓力等級:1.6-6.4MPa
  • 產品材質:鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供防爆電動襯氟球閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    BQ941F46防爆電動襯氟球閥介紹

    BQ941F46防爆電動襯氟球閥由防爆電動執行機構和襯氟球閥組成,由于該閥內腔及球體均采用工藝,襯有耐腐蝕、耐老化的聚四氟乙丙烯(簡稱F46),故具有耐腐蝕性和密封性。電動襯氟球閥執行機構能提供轉距,閥的開、閉,并帶有自動復位的離合器,失電時可自動復位。內置閥位反饋裝置可實現閥位信號的傳遞和遠程控制。

    BQ941F46防爆電動襯氟球閥特點

    1、閥體內腔及理體均包襯F46,能耐酸、堿,耐腐蝕。

    2、采用軟密封閥座,密封性能好。

    3、體積小,重量輕,結構簡單,安裝維修方便。

    4、流阻小,流通能力

    BQ941F46防爆電動襯氟球閥技術參數

    防爆電動執行器 EX dⅡBT4/BT6  調節型、開關型
    電壓 AC220V AC110V AC380 DC12V DC24V DC110V
    公稱通徑 DN15-200mm
    公稱壓力 1.6-6.4MPa
    適用溫度 PTFE:-30~+150℃ PPL:-30~+220℃
    連接方式 法蘭
    閥體結構 二片式
    閥體材質 WCB襯四氟、304襯四氟、316襯四氟
    球體材質 304、316、316L
    閥座襯里 PTFE、F46
    適用介質 鹽酸、液氨、燒堿等

    BQ941F46防爆電動襯氟球閥參數

    外殼 防水級別 IP67,NEMA4 and 6
    電機電源 110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10%
    控制電源 110/220V AC 1PH,50/60 Hz, ±10%
    電機 鼠籠式異步電動機
    失速保護/操作溫度 內置熱保護,開150℃ ±5℃ /關 97℃ ±15℃
    指示器 連續的位置指示
    手動操作 機械離合機構
    自鎖裝置 蝸輪,蝸桿機構提供自鎖
    機械限位 2個外部調整螺栓
    干燥器 7-10W (110/220V AC)防冷凝
    接線孔 2個PF 3/4”
    環境溫度 -50℃--+80℃
    潤滑 鋁基潤滑脂(EP 型)
    材料 鋼,鋁合金,鋁青銅,聚碳酸脂
    環境溫度 最大90% RH 非凝結
    抗震性能 X Y Z 10g,0.2~34 Hz,30分鐘
    外涂層 防腐

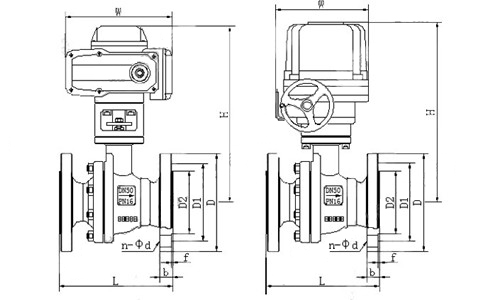

    BQ941F46防爆電動襯氟球閥結構圖、尺寸表

    BQ941F46防爆電動襯氟球閥結構圖- 上海昆煉閥門制造有限公司

    公稱通徑 標準值 參考值
    DN(mm) NPS(inch) L D D1 D2 f b n-Φd W H
    PN1.6(MPa)
    15 1/2 140/130 95 65 45 2 14 4-Φ14 231 350
    20 3/4 140/130 105 75 55 2 16 4-Φ14 231 370
    25 1 150/1340 115 85 65 2 16 4-Φ14 231 375
    32 11/4 165 135 100 78 2 18 4-Φ18 231 385
    40 11/2 180/165 145 110 85 3 18 4-Φ18 231 390
    50 2 200/203 160 125 100 3 20 4-Φ18 231 435
    65 21/2 220/222 180 145 120 3 20 4-Φ18 261 460
    80 3 250/241 195 160 135 3 22 4-Φ18 261 465
    100 4 280/305 215 180 155 3 24 8-Φ18 285 612
    125 5 320/356 245 210 185 3 26 8-Φ18 285 625
    150 6 360/394 280 240 210 3 28 8-Φ23 325 700
    200 8 457 335 295 265 3 30 8-Φ23 325 740
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,防爆電動襯氟球閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • BQ941F46-防爆電動襯氟球閥訂貨注意事項

    獲取BQ941F46-防爆電動襯氟球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    BQ941F46-防爆電動襯氟球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:BQ941F46-防爆電動襯氟球閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
