FQ944/5F防爆電動三通球閥可為L形和T形,防爆電動L形三通球閥(FBQ944F)用于介質流向的切換,能使相互垂直的兩個通道連接;防爆電動T形三通球閥(FQ945F)用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。防爆電動三通球閥一般采用兩閥座結構,可根據用戶要求采用四閥座結構。
公稱通徑 | DN15~200mm |
公稱壓力 | PN1.6、2.5MPa |
閥軸材質 | 不銹鋼 |
閥體材質 | 碳鋼、304/316/316L不銹鋼 |
球體材質 | 304/316/316L不銹鋼 |
閥座密封 | PTFE、PPL、金屬密封 |
溫度 | PTFE≤180℃、PPL≤350℃、金屬密封≤450℃ |
適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
特點 | 連線簡單、流向切換、阻力小、動作穩定 |
電源 | AC110、220、380V/DC24、220V |
輸出力矩 | 80N·M~3000N·M |
任選功能 | 防爆開關型、防爆調節型 |
動作范圍 | 0~90°±5° |
電機 | 全封閉式感應電機 |
環境溫度 | -20℃~70℃ |
手動操作 | 機械離合機構 |
自鎖裝置 | 蝸輪、蝸桿機構提供自鎖 |
防護等級 | Exd Ⅱ BT4 IP67 |
輸入信號 | 0-10,1-5VDC/4-20mA(調節型) |

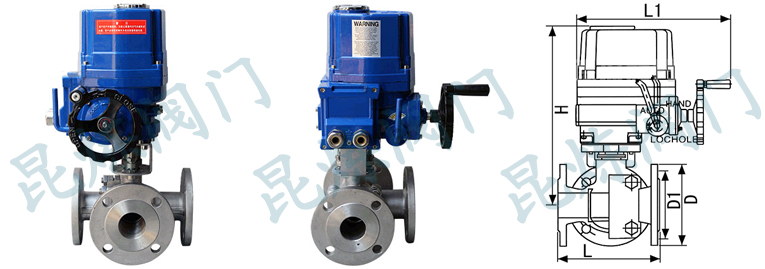

公稱通徑DN | L | L1 | H | D | D1 |
壓力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 |
15 | 150 | 258 | 277 | 95 | 65 |
20 | 160 | 258 | 282 | 105 | 75 |
25 | 180 | 258 | 295 | 115 | 86 |
32 | 200 | 258 | 302 | 140 | 100 |
40 | 220 | 258 | 310 | 150 | 110 |
50 | 240 | 258 | 319 | 165 | 125 |
65 | 260 | 338 | 381 | 185 | 145 |
80 | 280 | 338 | 391 | 200 | 160 |
100 | 320 | 368 | 452 | 215/230 | 180/190 |
125 | 380 | 368 | 500 | 245/270 | 210/220 |
150 | 440 | 368 | 519 | 280/300 | 240/250 |
200 | 550 | 410 | 595 | 335/360 | 295/310 |
獲取FQ944/5F-防爆電動三通球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
FQ944/5F-防爆電動三通球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
