FQ971F防爆電動對夾球閥

FQ971F防爆電動對夾球閥
  • <產品信息>
  • 產品型號:FQ971F
  • 產品口徑:DN15-DN200
  • 壓力等級:1.6、2.5MPa
  • 產品材質:碳鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供防爆電動對夾球閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    FQ971F防爆電動對夾球閥介紹

    FQ971F防爆電動對夾球閥流體阻力小,是閥類中流體阻力小的一種。球芯通道形狀有矩形、V形及O形。防爆電動對夾球閥具有結構緊湊、體積小、重量輕、安裝方便等特點,可應用在石油、化工、冶金、電站、輕工等領域,對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

    FQ971F防爆電動對夾球閥特點

    該防爆電動對夾球閥是短法蘭距球閥,它采用直連方式執行機構連接,具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定等優點。

    FQ971F防爆電動對夾球閥執行器技術參數

    電源 AC110、220、380V/DC24、220V
    輸出力矩 80N·M~3000N·M
    任選功能 防爆開關型、防爆調節型
    動作范圍 0~90°±5°
    電機 全封閉式感應電機
    環境溫度 -20℃~70℃
    手動操作 機械離合機構
    自鎖裝置 蝸輪、蝸桿機構提供自鎖
    防護等級 Exd Ⅱ BT4 IP67
    輸入信號 0-10,1-5VDC/4-20mA(調節型)

    FQ971F防爆電動對夾球閥閥體參數

    公稱通徑 DN15~200mm
    公稱壓力 PN1.6、2.5MPa
    閥軸材質 不銹鋼
    閥體材質 碳鋼、304/316/316L不銹鋼
    球體材質 304/316/316L不銹鋼
    閥座密封 PTFE、PPL、金屬密封
    溫度 PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
    適用介質 水、石油、硝酸類、醋酸類
    粘性流體、漿料、強氧化性介質等
    特點 結構緊湊、體積小、重量輕、安裝方便

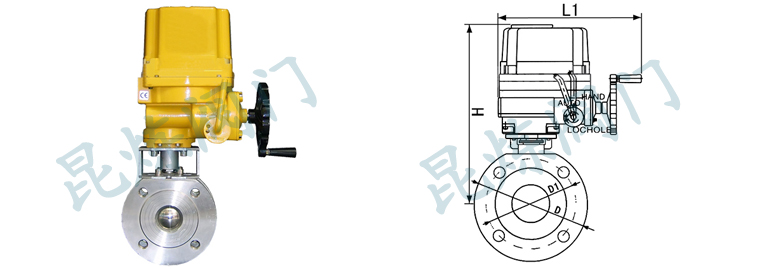

    FQ971F防爆電動對夾球閥結構圖

    FQ971F防爆電動對夾球閥結構圖- 上海昆煉閥門制造有限公司

    FQ971F防爆電動對夾球閥外形尺寸

    公稱通徑DN L L1 H D D1
    壓力 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5
    15 32 258 277 95 65
    20 38 258 282 105 75
    25 45 258 295 115 86
    32 55 258 302 136 100
    40 62 258 310 146 110
    50 72 258 319 160 125
    65 95 338 381 180 145
    80 120 338 391 195 160
    100 145 368 452 215 180
    125 200 368 500 245 210
    150 225 368 519 280 240
    200 230 410 595 335 295
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,防爆電動對夾球閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • FQ971F-防爆電動對夾球閥訂貨注意事項

    獲取FQ971F-防爆電動對夾球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    FQ971F-防爆電動對夾球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
