FQ911F防爆電動螺紋球閥

FQ911F防爆電動螺紋球閥
  • <產品信息>
  • 產品型號:FQ911F
  • 產品口徑:DN15-DN100
  • 壓力等級:1.6-6.4MPa
  • 產品材質:不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供防爆電動螺紋球閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    FQ911F防爆電動螺紋球閥介紹

    FQ911F防爆電動螺紋球閥及對焊連接球閥閥體鑄造,結構合理、造型美觀;閥座采用彈性密封結構,密封好,啟閉方便;閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并可帶標準支架平臺和鎖定裝置。三片式球閥體積小,由三部分閥殼組成,通過四只較長螺栓從兩端夾住中間閥體與閥球而成,其優點是維修拆卸時不用拆卸管路螺紋,直接拆卸四只螺栓,閥體中間部分可取出。防爆電動螺紋球閥適用于輕工機械體積小空間窄的場合,具有體積小、配套簡單、流通能力大,適合于介質是粘稠,含顆粒,纖維性質的場合。目前該閥應用于食品、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

    FQ911F防爆電動螺紋球閥體參數

    公稱通徑 DN15~100mm
    公稱壓力 PN1.6、2.5、4.0、6.4MPa
    閥軸材質 不銹鋼
    閥體材質 304/316/316L不銹鋼
    球體材質 304/316/316L不銹鋼
    閥座密封 PTFE、PPL、金屬密封
    溫度 PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
    適用介質 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
    特點 連線簡單,結構緊湊、阻力小、動作穩定

    FQ911F防爆電動螺紋球閥執行器參數

    電源 AC110、220、380V/DC24、220V
    輸出力矩 80N·M~3000N·M
    任選功能 防爆開關型、防爆調節型
    動作范圍 0~90°±5°
    電機 全封閉鼠籠式感應電機
    環境溫度 -20℃~70℃
    手動操作 機械離合機構
    自鎖裝置 蝸輪、蝸桿機構提供自鎖
    防護等級 Exd Ⅱ BT4 IP67
    輸入信號 0-10,1-5VDC/4-20mA(調節型)

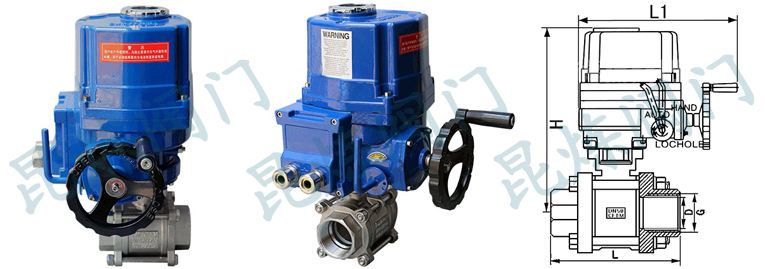

    FQ911F防爆電動螺紋球閥結構圖

    FBQ911F防爆電動螺紋球閥結構圖- 上海昆煉閥門制造有限公司

    FQ911F防爆電動螺紋球閥外形尺寸

    公稱通徑DN L L1 H D G
    15 67 258 247 15 1/2″
    20 82 258 252 20 3/4″
    25 91 258 267 25 1″
    32 108 258 292 32 1 1/4″
    40 129 258 300 38 1 1/2″
    50 148 258 310 50 2″
    65 186 338 360 64 2 1/2″
    80 206 338 370 78 3″
    100 240 368 404 98 4″
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,防爆電動螺紋球閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • FQ911F-防爆電動螺紋球閥訂貨注意事項

    獲取FQ911F-防爆電動螺紋球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    FQ911F-防爆電動螺紋球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:FQ911F-防爆電動螺紋球閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
