復合式排氣閥是管道運行系統中不可忽視的一款輔助元件,其應用于管路上的頂部、拐彎或有閉氣的位置,用來排出管內的氣體以達到疏通管道的作用。如管道系統中未安裝排氣閥,管道容易出現氣阻,使管道出現水容量達不到設計要求;其次,管道在運轉時出現停電、停泵的時候,管內出現負壓時可能會引起管道振動或破裂的情況。
復合式排氣閥閥體為扁形狀,閥內件包括不銹鋼浮球、不銹鋼護球筒和密封墊片組成。本閥安裝在泵出口處或配水管線中,用來排出聚集在管中的空氣,以提高管線及水泵的使用效率,當管內產生負壓時,此閥迅速吸入外界空氣, 防止管線因負壓而損壞。當管內開始注水時,復合式排氣閥內置浮球處在開啟的位置,進入排氣過程,當空氣排完時,閥內充滿水,使得浮球受浮力上升,待浮球接觸排氣口時關閉,復合式排氣閥停止排氣動作,當管內水正常輸送時,如有少量空氣聚集在閥內到相當?shù)某潭,閥內水位下降,此時空氣由排氣孔排出。當水泵停止時,管內水流空或遇管內產生負壓,此時復合式排氣閥排氣口開啟,吸入空氣,確保管線安全。
1、復合式排氣閥應豎直安裝,一般需砌窨井加以保護及防凍。
2、本閥與連接丁字管之間需加一同口徑地下式閥門。
3、復合式排氣閥應設置在頂部位置垂直安裝。
4、地下管道排氣閥應設置在井內,采取保溫措施。

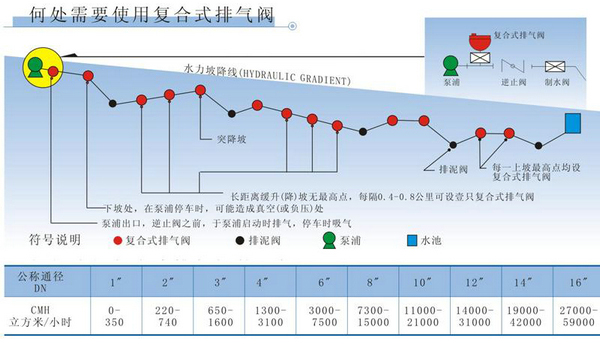

5、在長距離的輸水管道上,每隔500-1000m應考慮設置一個復合式排氣閥。
6、排氣閥口徑一般為主管道直徑的1/8~1/5。
排氣閥DN | 25 | 50 | 80 | 100 | 150 |
輸送水管φ | 100-250 | 300-450 | 500-700 | 800-1000 | 1200-1500 |
排氣閥DN | 200 | 250 | 300 | 350 | 400 |
輸送水管φ | 1000-2000 | 2200-2600 | 2800-3400 | 3600-3800 | 4000-4500 |
復合式排氣閥用于污水管道上的高點或有閉氣的地方,用排出管內的氣體來疏通管道,達到正常工作。如不裝排氣閥,管道出現氣阻,是管道出水容量達不到設計要求,其次:其次:管道在運轉時出現停電、停泵管道及時出現負壓會引起管道振動或破裂,排(吸)氣閥就把空氣吸入管內,以免管道振動或破裂。
復合式排氣閥為圓桶狀閥體,其內部主要含有一組不銹鋼球,桿及塞。本閥裝設于泵浦出水口處或送配水管線中,用以排出管中集結之空氣,或于管線較高處集結之微量空氣排放至空氣中,管內有負壓產生時,此閥吸入外界空氣,以免管線因負壓所產生的毀損。
復合式排氣閥應用于采暖系統、集中供熱系統、采暖鍋爐、空調、輸水管線、地板采暖及太陽能采暖系統等管道排氣。因為水中通常都溶有空氣,而且空氣的溶解度隨著溫度的升高而減少,這樣水中氣體逐漸從水中分離出來,并逐漸聚在一起形成大的氣泡等,因為有水的補充,所以經常有氣體產生。
