CARX復合式排氣閥

CARX復合式排氣閥
  • <產品信息>
  • 產品型號:CARX
  • 產品口徑:DN15-DN200
  • 壓力等級:1.0-2.5Mpa
  • 產品材質:鑄鐵、鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供復合式排氣閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    CARX復合式排氣閥介紹

    CARX復合式排氣閥常用的排氣閥,它在浮球式和浮球杠桿式排氣閥的基礎上組合改進而成?梢詫⒐艿乐械拇罅靠諝狻⑾到y(tǒng)運行中的少量氣體,連續不斷地快速排到外界空氣中。

    CARX復合式排氣閥工作原理

    當管內開始注水時,閥瓣處在開啟位置,進行大量排氣,當空氣排完時,閥內充滿水,浮球上升并帶動閥瓣關閉,停止排氣。當管內水正常輸送時,如有少量空氣聚集在閥內到相當程度,閥內水位下降,浮球隨之下降,此時空氣由小孔排出。當水泵停止時,管內水流空或遇管內產生負壓,此時塞頭開啟,吸入空氣,確保管線安全。

    CARX復合式排氣閥技術參數

    型號 公稱通徑DN(mm) 公稱壓力PN(MPa) 試驗壓力(MPa) 連接形式
    密封 殼體
    CARX 15-50 1.0 1.5 1.1 內螺紋
    25-200 1.6 法蘭

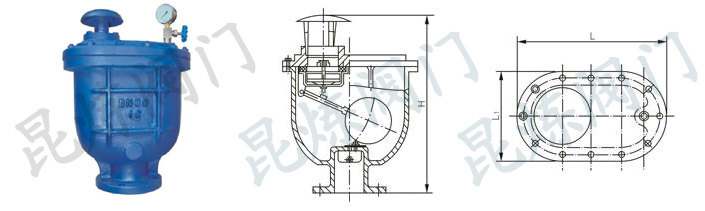

    CARX復合式排氣閥結構圖

    CARX復合式排氣閥結構圖- 上海昆煉閥門制造有限公司

    CARX復合式排氣閥結構尺寸

    公稱通徑
    DN(mm)
    尺寸
    L L1 H
    15 280 176 330
    20 280 176 330
    25 280 176 330
    32 280 176 330
    50 300 190 445
    65 360 200 475
    80 365 210 500
    100 390 245 560
    150 460 275 605
    200 537 330 686

    CARX復合式排氣閥安裝要求

    1、于安裝前,請先檢查并清理主體內的雜物。

    2、在閥前裝一只閘閥,以便下次的安裝維修。閥如果安裝于蔭井內,應有空間以便容納技術人員調整及維護工作。

    3、若復合式排氣閥安裝于室外,請注意閥門的保溫,以防閥門內水結冰或凍裂閥門。

    4、若復合式排氣閥所在管線送斷水頻繁,建議在排氣閥前加裝一個緩沖閥。

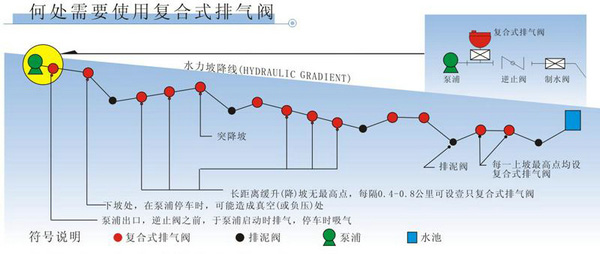

    CARX復合式排氣閥安裝位置的選擇

    常見的安裝地點有以下幾個位置: 局部高點、下降坡度變大點、上升坡度變小點、長距離無折點上升或下降管段均可設復合式排氣閥。

    CARX復合式排氣閥安裝- 上海昆煉閥門制造有限公司

    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,復合式排氣閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • CARX-復合式排氣閥訂貨注意事項

    獲取CARX-復合式排氣閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    CARX-復合式排氣閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:CARX-復合式排氣閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
