CARX-16C新型復合式排氣閥用于管路上的高點或有閉氣的地方,來排出管道的氣體來疏通管道,使管道達到正常工作。如不裝排氣閥,管道出現氣阻,使管道出水容量達不到設計要求。其次:管道在運行時出現停電,停泵管道及時出現負壓力會引起管道振動或破裂,排、進氣閥就把空氣吸入管內,以免管道振動或破裂。
當水進入管道時,塞頭停在定浮球上部,進行大量排氣,當空氣排完時,水流入閥內把球浮起,傳動塞頭到關閉,停止排氣。管道在正常運轉時自然會產生少量氣體,這些氣體全聚集到管道上部,到相當程度,閥內水位下降,浮球順水下降氣體從小孔排出。如出現停電、停泵,管內水流空時會出現負壓,浮球順水下降,打開小孔帶動大孔進行大量進氣確保管道安全。
新型復合式排氣閥在原基礎上改進,在使用性能及外觀上較好。
公稱通徑DN(mm) | 25(1")~400(16") |
公稱壓力PN(Mpa) | 1.0~2.5 |
使用溫度(℃) | 0~85 |
適用介質 | 清水、原水(注:不能用于污水系統) |

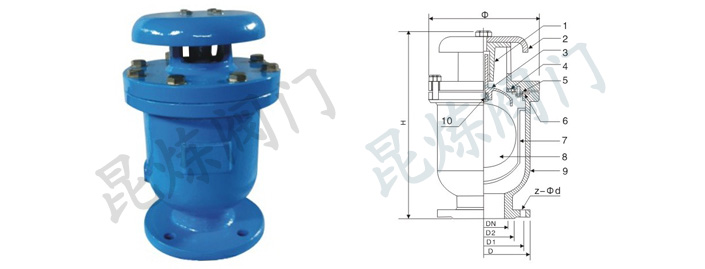

產品序號 | 零件名稱 | 材質屬性 | 產品序號 | 零件名稱 | 材質屬性 |
1 | 支撐架 | 碳鋼 | 6 | 密封圈壓板 | 不銹鋼 |
2 | 防雨蓋 | 碳鋼 | 7 | 護桶 | 不銹鋼 |
3 | 導桿閥塞 | 不銹鋼 | 8 | 浮球 | 不銹鋼 |
4 | 密封圈 | 丁腈橡膠 | 9 | 閥體 | 碳鋼 |
5 | 密封墊圈 | 丁腈橡膠 | 10 | 密封環 | 丁腈橡膠 |
口徑 | D | D1 | D2 | Φ | H | Z-Φd |
25 | 115 | 85 | 68 | 195 | 320 | 4-14 |
50 | 160 | 125 | 100 | 195 | 320 | 4-18 |
80 | 195 | 160 | 135 | 242 | 375 | 4-18 |
100 | 215 | 180 | 155 | 260 | 395 | 8-18 |
150 | 280 | 240 | 210 | 345 | 500 | 8-23 |
200 | 335 | 295 | 265 | 425 | 600 | 8-23 |
250 | 390 | 350 | 320 | 500 | 680 | 12-23 |
300 | 440 | 400 | 368 | 605 | 780 | 12-23 |
350 | 500 | 460 | 425 | 650 | 860 | 16-23 |
400 | 565 | 515 | 485 | 740 | 940 | 16-25 |
1、于安裝前,請先檢查并清理主體內的雜物。
2、在閥前裝一只閘閥,以便下次的安裝維修。閥如果安裝于蔭井內,應有空間以便容納技術人員調整及維護工作。
3、若新型復合式排氣閥安裝于室外,請注意閥門的保溫,以防閥門內水結冰或凍裂閥門。
4、若新型復合式排氣閥所在管線送斷水頻繁,建議在排氣閥前加裝一個緩沖閥。

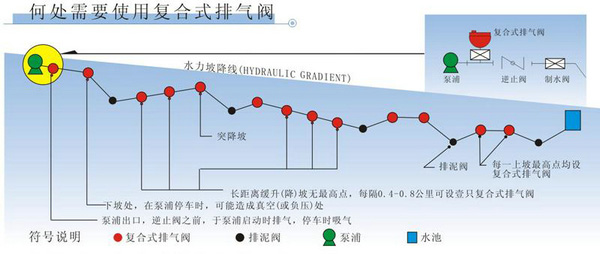

新型復合式排氣閥的安裝位置直接影響著排氣和管道的運行狀態。設計人員在設計時,往往局限于局部高點,排氣閥的安裝位置有多種,只有對整個管道綜合考慮,才能使排氣達到理想。新型復合式排氣閥常見的安裝地點有以下幾個位置:局部高點、下降坡度變大點、上升坡度變小點、長距離無折點上升或下降管段。
獲取CARX-16C-新型復合式排氣閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
CARX-16C-新型復合式排氣閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
