FGP4X復合式高速進排氣閥

FGP4X復合式高速進排氣閥
  • <產品信息>
  • 產品型號:FGP4X
  • 產品口徑:DN25-DN400
  • 壓力等級:1.0-2.5Mpa
  • 產品材質:碳鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供復合式高速進排氣閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    FGP4X復合式高速進排氣閥介紹

    FGP4X復合式高速進排氣閥用于管路上的高點或有閉氣的地方,來排出管內的氣體來疏通管道,達到正常工作,如不裝排氣閥,管內流動的液體會產生動熱引起氣體,形成段路,使管道出水量達到設計要求,其次,管道在運轉時出現停電、停泵管道會出現負壓力會引起管道振動或破裂,排氣閥就把空氣吸入管內,以免管道振動或破裂。

    FGP4X復合式高速進排氣閥工作原理

    復合式高速進排氣閥安裝于有可能高速進排氣的地方,充水時高速排出管道中的空氣,在管道放空時吸入空氣保持排水通暢,管道正常工作時可以不斷地排出析出的空氣。在有可能產生水錘的時候使空氣自動進入,以免產生負壓,以免或減緩水錘的危害。

    復合式高速進排氣閥可以免浮球在高速氣流中被吹起而堵塞排氣口,造成排氣閥失效。為以免閥口被吹堵,傳統式高速進排氣閥在入口設置護筒,使閥門在結構上變得復雜。

    復合式高速進排氣閥是利用伯努利理論制造的一種能夠在氣流下保持全開,當實心水柱上升時,浮球能夠被浮起并嚴密封閉排氣口的浮球式排氣閥。復合式高速排氣閥采用特定的浮球直徑,使得它產生的氣流動力能維持浮球在氣流經過時開啟(懸。,實心水柱上升時產生的浮力又能使其浮起,配之入口處以一個合適角度的圓錐體,可做到不管氣壓多大、氣流速度多高,排氣口也不會被吹堵。

    注:不能在污水管道上使用

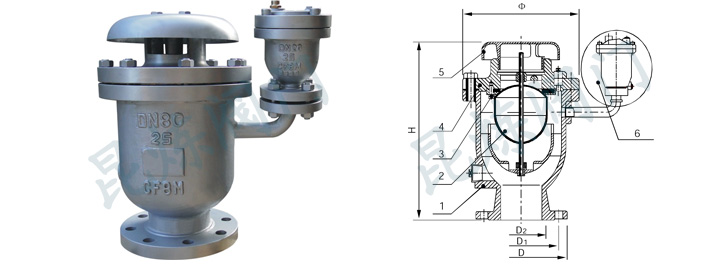

    FGP4X復合式高速進排氣閥結構圖

    FGP4X復合式高速進排氣閥結構圖- 上海昆煉閥門制造有限公司

    FGP4X復合式高速進排氣閥主要零件

    序號 1 2 3 4 5 6
    名稱 閥體 浮球 大孔密封組件 閥蓋 排氣罩 小孔排氣閥

    FGP4X復合式高速進排氣閥主要零件材質

    零件名稱 閥體、閥蓋 密封圈 浮球 標準件
    材質 碳鋼 丁晴橡膠 不銹鋼 碳鋼

    FGP4X復合式高速進排氣閥外形尺寸表

    公稱通徑 D D1 D2 φ H Z-φd
    25 115 85 68 195 320 4-14
    50 160 125 100 195 320 4-18
    80 195 160 135 242 375 4-18
    100 215 180 155 260 395 8-18
    150 280 240 210 345 500 8-23
    200 335 295 265 425 600 8-23
    250 390 350 320 500 680 12-23
    300 440 400 368 605 780 12-23
    350 500 460 425 650 860 16-23
    400 565 515 485 740 940 16-25
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,復合式高速進排氣閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • FGP4X-復合式高速進排氣閥訂貨注意事項

    獲取FGP4X-復合式高速進排氣閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    FGP4X-復合式高速進排氣閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
