SCAR污水復合排氣閥是用在污水管道工程的排氣閥。
管內污水在運作時,該閥活瓣在定位架下部,進行大量排氣,當空氣排完時,污水進入閥內把球浮起,傳動活瓣到關閉,停止排氣。管內在運作時會自然產生少量氣體,這些氣體會集中到管內上部,到相當程度,閥內污水下降,浮球順水下降。氣從小孔排出。如出現停電、停泵管內水流空時出現負壓,浮球順水下降,打開小孔帶動大孔進行進氣確保管道安全。
SCAR排氣閥與CARX排氣閥原理一樣,只是結構略作改動,杠桿機構稍有不同,把浮球控制在下部,使污物只能在閥體下部物污不會纏繞上部排氣口上,不會影響密封性能。
公稱通徑DN(mm) | 50(2")~250(10") |
公稱壓力PN(Mpa) | 1.0~1.6 |
使用溫度(℃) | -10~85 |
適用介質 | 污水 |
零件名稱 | 材質屬性 |
閥體 | 鑄鐵、鑄鋼、不銹鋼 |
浮球 | 不銹鋼 |
杠桿 | 不銹鋼 |
塞頭 | 鋁青銅 |
杠桿架 | 鋁青銅 |

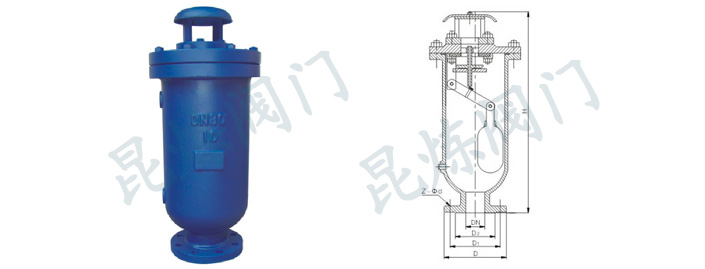

口徑 | D | D1 | D2 | H | Z-Φ |
50 | 160 | 125 | 205 | 495 | 4-18 |
80 | 195 | 160 | 270 | 600 | 4-18 |
100 | 215 | 180 | 285 | 760 | 8-18 |
150 | 280 | 240 | 340 | 820 | 8-22 |
200 | 335 | 295 | 400 | 950 | 8-22 |
250 | 390 | 350 | 465 | 1100 | 12-22 |
獲取SCAR-污水復合排氣閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
SCAR-污水復合排氣閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
