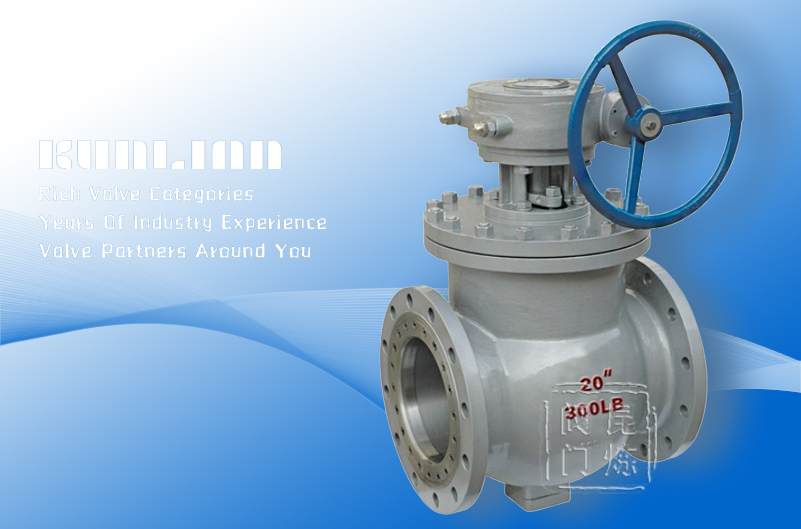

SQ347F美標上裝式球閥

<產品信息>
產品型號：SQ347F
產品口徑：2″-56″
壓力等級：150Lb-900Lb
產品材質：碳鋼、不銹鋼、合金鋼

021-31007787
cnklfm@163.com
18121388846
15706269064
959210378

產品介紹
訂貨說明
產品服務

上海昆煉閥門制造有限公司專注于管道流體控制，為用戶提供美標上裝式球閥選型、設計、非標訂制等，常規產品咨詢，我們可提供相關標準、圖紙、參數、使用說明及原理介紹，方便用戶根據實際需求做出合理的選型。

SQ347F美標上裝式球閥介紹

SQ347F美標上裝式球閥也稱頂裝式球閥。簡單的結構及密封方式使它可以替代閘閥，而且可適用于它不可使用的系統中。主要應用于石油、化工、電力和冶金等行業。閥門結構采用頂裝式直通全通徑，直通流道無流阻，流阻系數小，水損小，閥門密封面不被沖刷，開啟關閉時球芯和密封不被沖刷，符合不同場合需求。使用長。本閥的的特點是在工況裝置系統卸壓后，閥門可在線檢查和維修。

上裝式球閥規范設計標準：API 6A、API 6D、ANSI B16.34、BS 5351

結構長度：ANSI B16.10

連接標準：ANSI B16.5

主體材質：碳鋼、不銹鋼、合金鋼

壓力試驗：API 598

壓力范圍：Class150-900

口徑：2″-56″

SQ347F美標上裝式球閥結構特點及用途

1、密封性能好：金屬閥座尾端設置彈簧使密封面有預頂力，閥門在使用過程中密封面磨損時，在彈簧作用下閥門使良好的密封性能；而當介質壓力較高時，介質在球體產生的不平衡力使密封。

2、采用下裝式閥桿，設置倒密封結構，能使填料處密封。

3、頂裝設計：只要卸下閥蓋可進行維修或更換零件。

4、適用于粉塵、顆粒、高粘度等介質。

SQ347F美標上裝式球閥特點

整體式閥體設計上裝式樞軸固定支持，法蘭結構整體式樞軸固定球桿設計雙阻塞泄放功能整體式球桿結構。使球體的定位樞軸采用防吹出結構2組O型密封圈，加上閥桿上的填料結構。以免泄露防腐蝕，低摩擦系數的軸承因可鎳波紋彈簧使尼龍密封的金屬閥座向球移動。具有入口和出口雙向密封功能性能的標準尼龍和PEEK閥座，使低壓狀態下的密封密封劑住入器設計，在緊急狀態下可住入密封膠，對閥桿或閥座進行密封采用的閥座可縮回。在線可更換球桿。閥桿密封圈金屬閥座及波紋彈簧扭矩減少到小，便于閥門操作球桿與閥體接觸的，性能的防靜電接地設備預置驅動裝置平臺及螺孔，可裝配驅動裝置防火功能；當閥座燒壞或損壞時，金屬閥座自動貼緊球體，閥座和球體之間較小的泄漏。

SQ347F美標上裝式球閥性能規范

公稱壓力	PN					Class
公稱壓力	1.6	2.5	4.0	6.4	10.0	150	300	600	900	1500	2500
常溫工作	1.6	2.5	4.0	6.4	10.0	2.0	5.0	10.0	15.0	25.0	42.0
強度試驗	2.4	3.75	6.0	9.6	15.0	3.0	7.5	15.0	22.5	37.5	63.0
密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	11.0	16.5	27.5	46.2
氣密封試驗	0.6
適用溫度	軟密封：-40℃～350℃；硬密封：-50℃～500℃

聲明：本文中文字、數據、圖片均適用于參考，若有修改恕不另行通知，美標上裝式球閥的具體性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-31007787。

SQ347F-美標上裝式球閥訂貨注意事項

獲取SQ347F-美標上裝式球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；

公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；

公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。

連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；

使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；

使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；

閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；

密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；

驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；

閥門Kv/Cv值：若對流量有要求，需提出；

以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。

若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；

若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；

產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；

報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；

SQ347F-美標上裝式球閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
