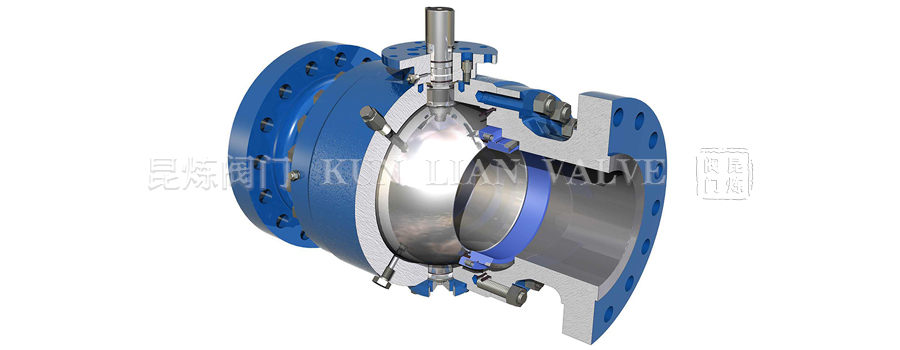

Q41N高壓法蘭球閥閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分,整臺閥門沿閥桿中心軸左右對稱,它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構使在高壓下的球體中心位置,以使閥門良好的操作性能;標準閥座采用彈簧結構,將閥座推向球體,以使良好的進出口雙向密封性能;利用自帶的排放閥,閥體中腔可向外排放;樞軸采用防吹出結構,以免泄漏;低磨擦系數的軸承,使得扭矩減少,便于閥門啟閉;閥桿與閥體的接觸,使防靜電接地裝置性能優。具有性能優,用途廣,價格合理等優點。適用于:化工、石油、天然氣、冶金、等行業。
自由泄漏的身體密封結構:暢順,閥門的開關位置閥體和閥帽的雙加蓋墊片和O形環,在此基礎上,這樣的原因似火、高溫、減震和凹凸不平的開放或關閉扭矩不會引起外泄漏;
操作低扭矩:自我潤滑軸承,運作和低扭矩;
雙重阻塞滲出:當球全開或關閉位置,發射機物質身體可以腔中心公布排水、排空裝置此外,很中心壓力閥門腔內能被釋放到低壓結束了自己的救援的座位;
擴展閥桿:地下安裝閥門,閥桿可以延長、為方便操作相應的復合噴油嘴、排水閥可以延長到高處的閥門;
自動體腔:當身體壓力上升不正常的,如不穩定因素、耳軸球閥下游閥座上將被正常壓力,同時不正常的自動釋放壓力,并不損壞密封的上游的座位。
公稱通徑 | DN15-DN100 |
公稱壓力 | PN160~PN320 |
適用介質 | 水、油品、氦、氨等 |
適用溫度 | -40~80 |
零件名稱 | 材質屬性 | |
GB | ASTM | |
閥體、閥蓋 | WCB | A216-WCB |
密封圈 | 尼龍 | 尼龍 |
球體 | 1Cr18Ni9Ti | SS 304 |
閥座、閥桿 | 2Cr13 | A246-416 |
O形圈 | 橡膠 | 橡膠 |
雙頭螺栓 | 35CrMoA | A193-B7 |
公稱通徑DN/mm | 尺寸/mm | ||||||||
L | D | D1 | D2 | b | Z-Φd | M | H | L0 | |
10 | 210 | 95 | 60 | 18 | 20 | 3-Φ18 | M24×2 | 77 | 220 |
15 | 230 | 95 | 60 | 20 | 20 | 3-Φ18 | M24×2 | 85 | 220 |
25 | 260 | 105 | 68 | 28 | 20 | 3-Φ18 | M33×2 | 100 | 250 |
32 | 300 | 115 | 80 | 38 | 25 | 4-Φ18 | M42×2 | 120 | 300 |
40 | 350 | 125 | 90 | 48 | 28 | 6-Φ26 | M52×2 | 150 | 400 |
50 | 400 | 165 | 115 | 61 | 32 | 6-Φ26 | M64×3 | 165 | 400 |
65 | 490 | 200 | 145 | 75 | 40 | 6-Φ29 | M80×3 | 180 | 500 |
80 | 580 | 225 | 170 | 94 | 50 | 6-Φ33 | M100×3 | 200 | 600 |
100 | 620 | 260 | 195 | 115 | 60 | 6-Φ36 | M125×4 | 245 | 800 |
125 | 750 | 300 | 235 | 146 | 75 | 8-Φ39 | M155×4 | 270 | 850 |
150 | 800 | 330 | 255 | 163 | 78 | 8-Φ42 | M175×4 | 300 | 850 |
200 | 850 | 400 | 315 | 193 | 90 | 8-Φ48 | M215×6 | 400 | 900 |
公稱壓力:PN32.0MPa | |||||||||
10 | 210 | 95 | 60 | 18 | 20 | 3-Φ18 | M24×2 | 77 | 220 |
15 | 230 | 105 | 68 | 20 | 20 | 3-Φ18 | M33×2 | 85 | 220 |
25 | 260 | 115 | 80 | 28 | 25 | 4-Φ18 | M42×2 | 100 | 250 |
32 | 300 | 125 | 90 | 38 | 28 | 6-Φ26 | M52×2 | 120 | 300 |
40 | 350 | 165 | 115 | 48 | 32 | 6-Φ26 | M64×2 | 150 | 400 |
50 | 400 | 200 | 145 | 61 | 40 | 6-Φ29 | M80×2 | 165 | 400 |
65 | 490 | 225 | 170 | 75 | 50 | 6-Φ33 | M100×2 | 180 | 500 |
80 | 580 | 260 | 195 | 94 | 60 | 6-Φ36 | M125×2 | 200 | 600 |
100 | 620 | 300 | 235 | 115 | 75 | 8-Φ39 | M155×2 | 245 | 800 |
125 | 750 | 330 | 255 | 146 | 78 | 8-Φ42 | M175×2 | 270 | 800 |
150 | 800 | 400 | 315 | 163 | 90 | 8-Φ48 | M215×2 | 300 | 850 |
200 | 850 | 480 | 380 | 193 | 120 | 8-Φ60 | M265×2 | 400 | 900 |
獲取Q41N-高壓法蘭球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
Q41N-高壓法蘭球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
