Q41F46襯氟球閥就是將通用的Q41F浮動球閥進行更改,使閥體的內壁、內件外部都覆蓋上氟塑料,有介質接觸的地方都襯有氟塑料,從而達到耐腐蝕性能。
內腔及球體均采用工藝襯有耐腐蝕、耐老化的聚全氟乙丙。‵46),故具有耐腐蝕性和密封性。用于化工、石油、冶金等工業部門,實現對生產過程中酸、堿等強腐蝕介質的調節或切斷,在水處理過程控制中使用。
1、采用FEP襯里層的球閥,具有化學穩定性,可以適用除"熔融堿金屬和元素氟",以外其它強腐蝕性質;
2、采用全通徑、浮動球結構,閥門可在整個壓力范圍內進行無泄漏關閉,更便于管路系統的通球掃線和管路維護;
3、啟閉件球件與閥桿鑄(鍛)為一體,以免由于壓力變化引起閥桿沖出承壓件內的可能性;
4、結構緊湊合理,閥體內腔空間小,減小了介質滯留,另外,模壓工藝,使密封面致密度良好,加之人字環形PTFE填料組合,使閥門達到無泄漏。
設計標準 | GB12237 |
結構長度 | GB12221 |
法蘭標準 | JB/T79-94 |
GB9113.1-26 | |
檢驗試驗 | JB/T9092-99 |
驅動方式 | 手動、電動、氣動、蝸輪 |
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 低碳不銹耐酸鑄鋼 | ||
Z | C | P8 | R8 | R3 | R3 | ||
1 | 閥體/閥蓋 | A216-C | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M |
2 | 球體/閥桿 | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M | |
3 | 襯里/閥座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) | |||||
4 | 填料/壓蓋 | PTFE(F4) | A351-CF3 | A351-CF3 | |||
5 | 填料 | A216-WCB | A351-CF8 | A351-CF8 | |||
6 | 支架 | A193-B7 | A194-8 | A193-B8M | |||
7 | 緊固螺栓 | A193-B7 | A193-B8M | A194-8 | |||
8 | 螺母 | A194-2H | A194-8 | A194-8 | |||
9 | 操作手柄 | A216-WCB | A216-WCB | A216-WCB |

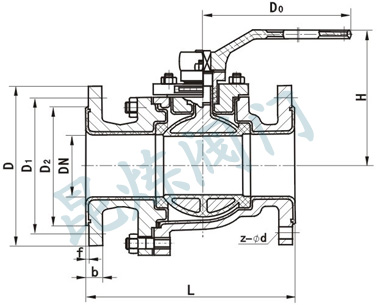

通徑 | 標準值 | 參考值 | |||||||
DN(mm) | L | D | D1 | D2 | B | Z-Φd | Do | H | |
PN1.6(MPa) | |||||||||
15 | 140 | 95 | 65 | 45 | 14 | 4-Φ14 | 120 | 80 | |
20 | 140 | 105 | 75 | 55 | 16 | 4-Φ14 | 140 | 90 | |
25 | 150 | 115 | 85 | 65 | 16 | 4-Φ14 | 160 | 100 | |
32 | 165 | 135 | 100 | 78 | 18 | 4-Φ18 | 160 | 110 | |
40 | 180 | 145 | 110 | 85 | 18 | 4-Φ18 | 200 | 120 | |
50 | 200 | 160 | 125 | 100 | 20 | 4-Φ18 | 250 | 135 | |
65 | 220 | 180 | 145 | 120 | 20 | 4-Φ18 | 300 | 145 | |
80 | 250 | 195 | 160 | 135 | 22 | 8-Φ18 | 350 | 185 | |
100 | 280 | 215 | 180 | 155 | 24 | 8-Φ18 | 240 | 195 | |
125 | 320 | 245 | 210 | 185 | 26 | 8-Φ18 | 500 | 210 | |
150 | 360 | 280 | 240 | 210 | 28 | 8-Φ23 | 200* | 450 | |
200 | 400 | 335 | 295 | 265 | 30 | 12-Φ23 | 240* | 490 | |
250 | 450 | 405 | 355 | 320 | 32 | 12-Φ25 | 240* | 550 | |
300 | 500 | 460 | 410 | 375 | 34 | 12-Φ25 | 320* | 600 | |
350 | 686 | 520 | 470 | 435 | 38 | 16-Φ25 | 320* | 675 | |
400 | 762 | 580 | 525 | 485 | 40 | 16-Φ30 | 360* | 780 |
獲取Q41F46-襯氟球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
Q41F46-襯氟球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
