GU-KF真空球閥

GU-KF真空球閥
  • <產品信息>
  • 產品型號:GU-KF
  • 產品口徑:DN10-DN100
  • 壓力等級:真空
  • 產品材質:不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供真空球閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    GU-KF真空球閥介紹

    GU-KF真空球閥是適用于真空系統中接通或切斷管路的介質流以作為目的。該閥為三片式手動真空球閥,靠球面密封,可以實現既能用在真空狀態下,也能在低壓狀態中使用,并可任意位置安裝。適用的工作介質為帶酸、堿性的氣體或液體。

    GU-KF真空球閥性能參數

    適用范圍(Pa) 快卸法蘭0.1x106~1.3x10-4
    活套法蘭0.6x105~1.3x10-4
    閥門漏率(Pa.L/S) ≤1.3x10-4
    介質溫度(℃) -30~+150   -30~+240(PPL密封)
    安裝位置 任意
    法蘭標準 GB4982;GB/T6070

    GU-KF真空球閥主要材料

    閥體、閥蓋、閥桿:不銹鋼。

    密封件:四氟乙烯、丁腈橡膠、氟橡膠、PPL。

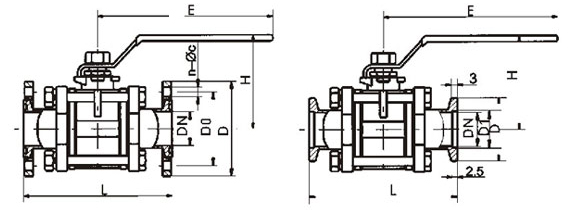

    GU-KF真空球閥結構圖

    GU-KF真空球閥結構圖- 上海昆煉閥門制造有限公司

    GU-KF真空球閥活套法蘭(GB6070)連接尺寸

    型號 通徑(DN) D Do H E L n-ΦC
    GU-10F 10 55 40 52 105 94 4-Φ6.6
    GU-16F 16 60 45 64 130 104 4-Φ6.6
    GU-25F 25 70 55 83 165 114 4-Φ6.6
    GU-32F 32 90 70 89 165 140 4-Φ9
    GU-40F 40 100 80 100 190 160 4-Φ9
    GU-50F 50 110 90 125 190 170 4-Φ9
    GU-63F 63 130 110 150 250 195 4-Φ9
    GU-80F 80 145 125 161 250 203 8-Φ9
    GU-100F 100 165 145 180 280 280 8-Φ9

    GU-KF真空球閥快卸法蘭(GB4982)連接尺寸

    型號 通徑(DN) D D1 H E L
    GU-10KF 10 30 12.2 52.2 105 94
    GU-16KF 16 60 17.2 64 130 104
    GU-25KF 25 40 26.2 83 165 114
    GU-40KF 40 55 41.2 100 190 160
    GU-50KF 50 75 52.2 125 190 170
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,真空球閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • GU-KF-真空球閥訂貨注意事項

    獲取GU-KF-真空球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    GU-KF-真空球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:GU-KF-真空球閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
