GU手動真空球閥

GU手動真空球閥
  • <產品信息>
  • 產品型號:GU
  • 產品口徑:DN10-DN100
  • 壓力等級:真空
  • 產品材質:不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供手動真空球閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    GU手動真空球閥介紹

    GU手動真空球閥是適用于真空系統中接通或切斷管路的介質流以作為目的。該閥為三片式手動真空球閥,靠球面密封,可以實現既能用在真空狀態下,也能在低壓狀態中使用,并可任意位置安裝。適用的工作介質為帶酸、堿性的氣體或液體。

    GU手動真空球閥性能參數

    適用范圍(Pa) 快卸法蘭0.1x106~1.3x10-4
    活套法蘭0.6x105~1.3x10-4
    閥門漏率(Pa.L/S) ≤1.3x10-4
    介質溫度(℃) -30~+150   -30~+240(PPL密封)
    安裝位置 任意
    法蘭標準 GB4982;GB/T6070

    GU手動真空球閥主要材料

    閥體、閥蓋、閥桿:不銹鋼。

    密封件:四氟乙烯、丁腈橡膠、氟橡膠、PPL。

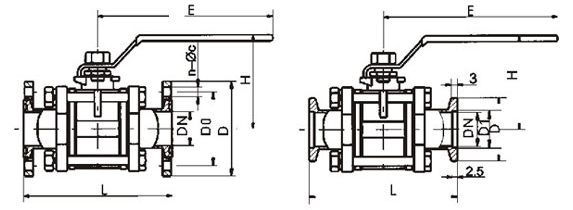

    GU手動真空球閥結構圖

    GU手動真空球閥結構圖- 上海昆煉閥門制造有限公司

    GU手動真空球閥活套法蘭(GB6070)連接尺寸

    型號 通徑(DN) D Do H E L n-ΦC
    GU-10F 10 55 40 52 105 94 4-Φ6.6
    GU-16F 16 60 45 64 130 104 4-Φ6.6
    GU-25F 25 70 55 83 165 114 4-Φ6.6
    GU-32F 32 90 70 89 165 140 4-Φ9
    GU-40F 40 100 80 100 190 160 4-Φ9
    GU-50F 50 110 90 125 190 170 4-Φ9
    GU-63F 63 130 110 150 250 195 4-Φ9
    GU-80F 80 145 125 161 250 203 8-Φ9
    GU-100F 100 165 145 180 280 280 8-Φ9

    GU手動真空球閥快卸法蘭(GB4982)連接尺寸

    型號 通徑(DN) D D1 H E L
    GU-10KF 10 30 12.2 52.2 105 94
    GU-16KF 16 60 17.2 64 130 104
    GU-25KF 25 40 26.2 83 165 114
    GU-40KF 40 55 41.2 100 190 160
    GU-50KF 50 75 52.2 125 190 170
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,手動真空球閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • GU-手動真空球閥訂貨注意事項

    獲取GU-手動真空球閥報價或訂購產品時請?zhí)峁┮韵聟?

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    GU-手動真空球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
