GUQ氣動真空球閥是適用于真空系統中接通或切斷管路中的介質流。此閥門以壓縮空氣為動力,通過控制氣動元件來改變氣路方向,推動活塞齒條、齒輪的機械傳動,以角行程輸出扭矩來驅動球閥作啟閉運動。閥門為三片式,靠球面密封,因而既能用在真空狀態下,也能在低壓狀態下使用,并可任意位置安裝。氣缸分為雙作用和單作用(彈簧復位),可選配反饋信號裝置及電氣閥門定位器。
適用于帶酸、堿性的氣體或液體的介質流。
適用范圍(Pa) | 螺紋連接1.6x106~1.3x10-4 活套法蘭0.6x106~1.3x10-4 |
閥門漏率(Pa.L/S) | ≤1.3x10-4 |
氣源壓力(MPa) | 0.4~0.6 |
介質溫度(℃) | -30~+150 -30~+240(PPL密封) |
法蘭標準 | GB6070 |
安裝位置 | 任意 |
控制電路 | 標準:開關型 其他:調節型 |
信號反饋 | 智能型 |
閥體、閥蓋、閥桿:不銹鋼。
密封件:四氟乙烯、丁腈橡膠、氟橡膠、PPL。

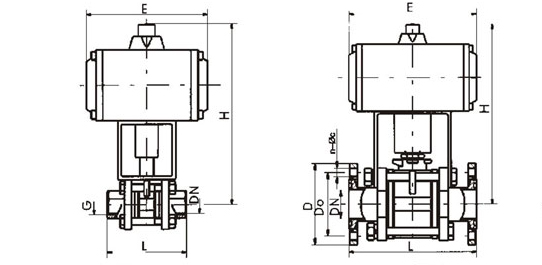

型號 | 通徑(DN) | G | H | E | L |
GUQ-10G | 10 | 3/8" | 130 | 104 | 68 |
GUQ-16G | 16 | 1/2" | 130 | 104 | 72 |
GUQ-25G | 25 | 1" | 141 | 140 | 90 |
GUQ-32G | 32 | 1-1/4" | 150 | 140 | 112 |
GUQ-40G | 40 | 1-1/2" | 175 | 140 | 120 |
GUQ-50G | 50 | 2" | 200 | 164 | 145 |
GUQ-63G | 63 | 2-1/2" | 245 | 164 | 185 |
GUQ-80G | 80 | 3" | 351 | 190 | 210 |
GUQ-100G | 100 | 4" | 370 | 190 | 268 |
型號 | 通徑(DN) | D | Do | H | E | L | n-ΦC |
GUQ-10F | 10 | 55 | 40 | 130 | 105 | 94 | 4-Φ6.6 |
GUQ-16F | 16 | 60 | 45 | 141 | 130 | 104 | 4-Φ6.6 |
GUQ-25F | 25 | 70 | 55 | 141 | 165 | 114 | 4-Φ6.6 |
GUQ-32F | 32 | 90 | 70 | 150 | 165 | 140 | 4-Φ9 |
GUQ-40F | 40 | 100 | 80 | 175 | 190 | 160 | 4-Φ9 |
GUQ-50F | 50 | 110 | 90 | 200 | 190 | 170 | 4-Φ9 |
GUQ-63F | 63 | 130 | 110 | 245 | 250 | 195 | 4-Φ9 |
GUQ-80F | 80 | 145 | 125 | 351 | 250 | 203 | 8-Φ9 |
GUQ-100F | 100 | 165 | 145 | 370 | 280 | 280 | 8-Φ9 |
GUQ-150F | 150 | 225 | 200 | 434 | 368 | 362 | 8-Φ11 |
GUQ-200F | 200 | 285 | 260 | 490 | 410 | 400 | 12-Φ11 |
獲取GUQ-氣動真空球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
GUQ-氣動真空球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
