Q84/5F三通衛生級球閥

Q84/5F三通衛生級球閥
  • <產品信息>
  • 產品型號:Q84/5F
  • 產品口徑:DN20-DN100
  • 壓力等級:≤0.8Mpa
  • 產品材質:不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供三通衛生級球閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    Q84/5F三通衛生級球閥介紹

    Q84F、Q85F三通衛生級球閥采用SUS304、316L,可以符合食品、生物領域介質的要求,其光滑、自動排空手工藝流體通道還適用于蒸汽就地清洗的需要。

    三通衛生級球閥是一種三通道的回轉型球閥,閥芯有L型和T型,可以符合不同的工藝要求。T型能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用。L型只能連接相互正交的兩條管道,不能同時保持第三條管道的相互連通,只起分配作用。

    Q84F、Q85F三通衛生級球閥產品說明

    尺寸規格:DIN標準,3A/IDF標準,ISO標準

    標準:DIN、ISO、SMS、3A、IDF等

    連接:卡箍(快裝)式、對焊(焊接)式、螺紋(活接)式

    材質:不銹鋼304、316、304L、316L、409L、202、321、碳鋼、低合金鋼、合金鋼等

    壁厚:SCH5S-SCH160S

    適用溫度:-10°C至120°C

    適用介質:水、油、氣及某些腐蝕液體

    特點:外形美觀,表面平整,耐酸堿,抗防腐

    工作壓力:≤0.8Mpa

    范圍:食品、飲料、乳制品、啤酒

    加工:可以按用戶要求來圖、來樣加工非標產品

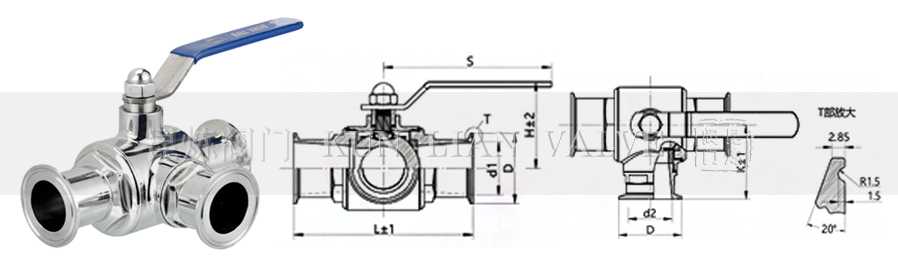

    Q84/5F三通衛生級球閥結構圖

    Q84/5F三通衛生級球閥結構圖- 上海昆煉閥門制造有限公司

    Q84/5F三通衛生級球閥尺寸

    SIZE d1 d2 D L K H S

    3/4"

    17 17 50.5 105 50.5 56 102
    1" 22 22 50.5 120 60 62 142
    1 1/4" 29 29 50.5 130 66 74 142
    1 1/2" 35 35 50.5 155 74 75 142
    2" 47.5 42 64 168 84 88 165
    2 1/4" 53 52 77.5 195 92 96 230
    2 1/2" 59 67 77.5 195 111 109 230
    3" 72 66 91 215 116 112 230
    3 1/2" 80 80 106 230 131 129 256
    4" 100 94 119 260 147 164 332
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,三通衛生級球閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • Q84/5F-三通衛生級球閥訂貨注意事項

    獲取Q84/5F-三通衛生級球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    Q84/5F-三通衛生級球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:Q84/5F-三通衛生級球閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
