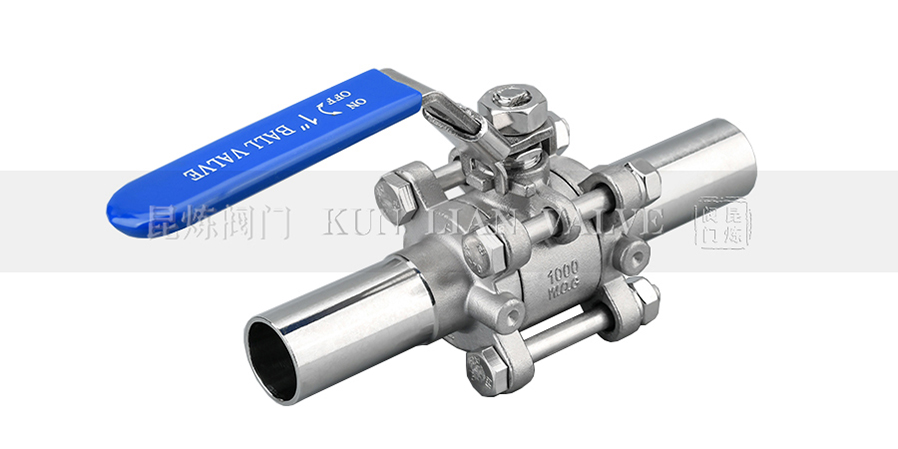

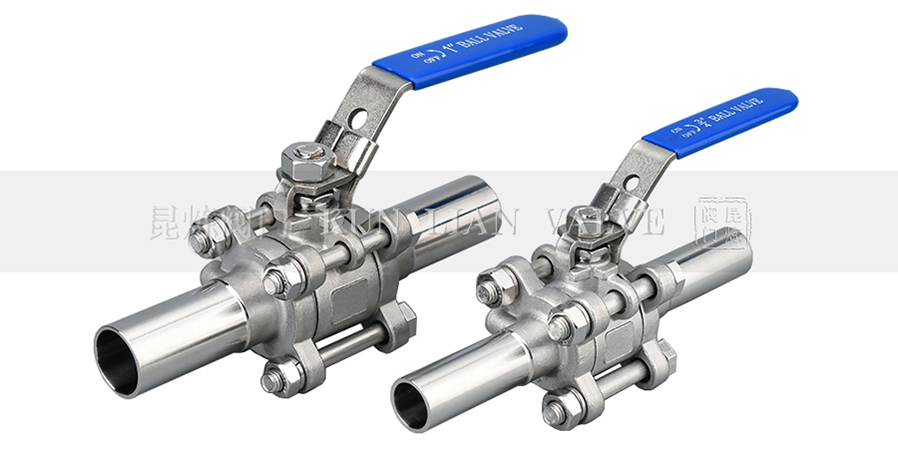

Q61F加長焊接衛生級球閥是三片式結構的球閥,這種設計在清洗球芯、內腔、更換四氟閥座密封墊或受損球芯的時候更為方便。在確定其所處的管道停止運轉,管內無壓后,將夾緊中間閥體部分的螺栓螺母擰開,將其抽取出來進行清洗或更換就可以。由于兩端已焊接在管路上,因此重新裝回中間閥體的時候需簡單對點,將球芯撥動到不超出中間閥體的位置,確認球芯、四氟密封墊或其他材質密封墊表面無雜質殘留后將其復位,并將螺栓螺母復位擰緊并確認管道運行時無外漏現象。
加長焊接衛生級球閥閥桿采用防吹出桿設計,結合閥桿密封填料,其密封更為嚴實。由于內部流道設計,流體無殘留,流體壓損小。
加長焊接衛生級球閥驅動方式可選手動、氣動、電動三種,閥體需帶平臺或支架后可固定安裝執行器,方便遠程控制閥門。由于其是90°球芯旋轉閥門,裝帶定位器的氣動執行器或智能型電動執行器,在控制管內流量時也可作為調節閥門使用,一般調節范圍為0°-90°范圍調節,調節精度為1°。
適用溫度范圍 | -20 to 120℃ |
使用壓力 | ≤1.6MPa |
適用介質 | 水、氣、油 |
設計制造 | GB/T-12224/ANSIB16.34 |
螺紋標準 | BSPT/BSP/NPT/DIN/JIS/RC/G |
檢查與測試 | GB/T-13927/API598 |
氣壓測試 | 0.8MPa |
部件名稱 | 材質 | |
閥體 | CF8M | CF8 |
閥蓋 | CF8M | CF8 |
球 | SS316 | SS304 |
閥桿 | SS316 | SS304 |
閥座 | PTFE | PTFE |
桿密封 | PTFE | PTFE |
中頭墊 | PTFE | PTFE |
填料壓套 | SS202 | SS202 |
手柄 | SS202 | SS202 |
鎖片 | - | - |
膠套 | - | - |
螺母 | SS302 | SS202 |
螺帽 | PLASTIC | PLASTIC |
彈墊 | SS304 | SS304 |
螺帽 | SS304 | SS304 |
彈墊 | SS304 | SS304 |

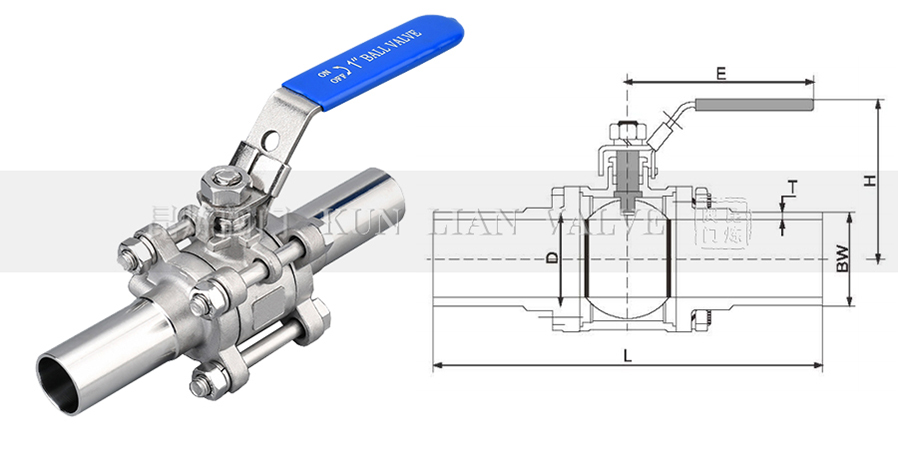

DN | SIZE | L | BW | E | H | D | T |
15 | 1/2" | 135 | 10.2 | 122.9 | 58.0 | 12.70 | 1.24 |
20 | 3/4" | 135 | 15.8 | 122.9 | 61.0 | 19.05 | 1.65 |
25 | 1" | 152 | 22.1 | 144.9 | 68.0 | 25.40 | 1.65 |
32 | 1-1/4" | 157 | 28.5 | 144.9 | 73.5 | 31.80 | 1.65 |
40 | 1-1/2" | 190 | 34.8 | 188.9 | 84.5 | 38.10 | 1.65 |
50 | 2" | 204 | 47.5 | 188.9 | 93.2 | 50.80 | 1.65 |
65 | 2-1/2" | 254 | 60.2 | 255.3 | 131.8 | 63.50 | 1.65 |
80 | 3" | 280 | 72.9 | 260.8 | 140.0 | 76.20 | 1.65 |
100 | 4" | 306 | 97.4 | 322.2 | 173.6 | 101.6 | 1.65 |
獲取Q61F-加長焊接衛生級球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
Q61F-加長焊接衛生級球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
