D681X氣動衛生級蝶閥是由氣動執行器與衛生型蝶閥閥體兩部分組成的,衛生級氣動蝶閥采用光滑表面、無介質積存區域、不會產生潛在的污染。能快拆裝閥,使閥門打開和維修較為容易,在使用過程停機時間可以縮短。衛生級氣動蝶閥應用于如食品、潔凈蒸汽、酒類、飲料工業過程控制場合。
1、簡單、體積小、重量輕、流阻小、流量系數大、密封性能好、調節范圍大。是自動化控制系統中儀表的執行單元。
2、氣動執行機構采用活塞式氣缸及曲臂轉換結構、輸出力矩大、體積小、采用密封防水設計。氣缸體采用鏡面氣缸、磨擦系數小、耐腐蝕。傳動軸承采用邊界自潤滑軸承使傳動軸不摩損。
零件名稱 | 材料 |
閥體 | 304、316、316L |
蝶板 | 304、316、316L |
密封圈 | 硅橡膠、氟橡膠、聚四氟 |
閥桿 | 304、316、316L |
填料 | 硅橡膠、氟橡膠、聚四氟 |

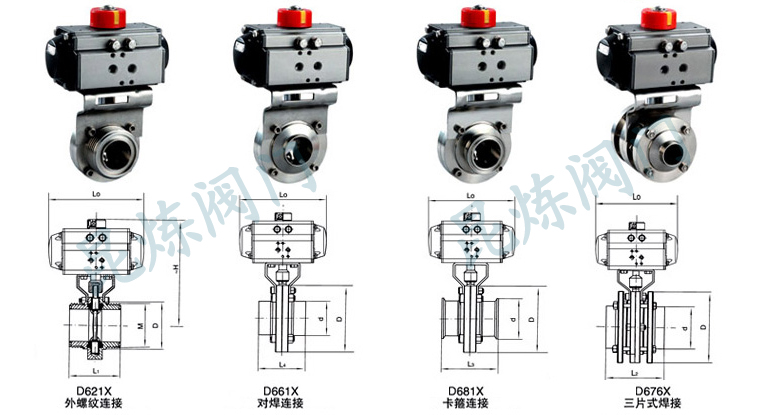

規格 | D621X | D676X | D681X | D661X | Lo | H | ||||||||
ISO | L1 | D | M | L2 | D | d | L3 | D | d | L4 | D | d | ||
20 | 100 | 78 | 19.05 | 66 | 78 | 50.5 | 66 | 78 | 19.05 | 141 | 157 | |||
25 | 66 | 78 | 40x1/6 | 100 | 78 | 25.4 | 66 | 78 | 50.5 | 66 | 78 | 25.4 | 141 | 157 |
32 | 66 | 78 | 48x1/6 | 100 | 78 | 31.8 | 66 | 78 | 50.5 | 66 | 78 | 31.8 | 141 | 157 |
38 | 70 | 86 | 60x1/6 | 100 | 86 | 38.1 | 70 | 86 | 50.58 | 70 | 86 | 38.1 | 141 | 157 |
51 | 76 | 102 | 70x1/6 | 104 | 102 | 50.8 | 76 | 102 | 64 | 76 | 102 | 50.8 | 141 | 171 |
63 | 80 | 115 | 85x1/6 | 112 | 115 | 63.5 | 80 | 115 | 77.5 | 80 | 115 | 63.5 | 141 | 169 |
76 | 84 | 128 | 98x1/6 | 112 | 128 | 76.1 | 84 | 128 | 91 | 84 | 128 | 76.1 | 159 | 194 |
89 | 120 | 139 | 88.9 | 90 | 139 | 106 | 90 | 139 | 88.9 | 159 | 200 | |||
102 | 104 | 159 | 132x1/6 | 128 | 155 | 101.6 | 102 | 155 | 119 | 102 | 155 | 101.6 | 211 | 220 |
108 | 128 | 159 | 108 | 108 | 159 | 119 | 108 | 159 | 108 | 211 | 223 |
獲取D681X-氣動衛生級蝶閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
D681X-氣動衛生級蝶閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
