D643W/H/Y氣動法蘭蝶閥

D643W/H/Y氣動法蘭蝶閥
  • <產品信息>
  • 產品型號:D643W/H/Y
  • 產品口徑:DN50-DN1200
  • 壓力等級:1.0、1.6、2.5MPa
  • 產品材質:鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供氣動法蘭蝶閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    D643W/H/Y氣動法蘭蝶閥介紹

    D643W/H/Y氣動法蘭蝶閥是由角行程氣動執行器跟蝶閥閥體這兩部分組成,經過氣動執行器附件電磁閥控制操作方便,配以閥門定位器也可調節介質流量、壓力等參數。氣動法蘭蝶閥的流體阻力較小,中大口徑的氣動法蘭蝶閥在全開時流通面積較大、啟閉省力,蝶扳旋轉90角度可完成啟閉,由于轉軸的兩側蝶板受到流體作用力接近相等,而且產生的轉矩方向是相反的,因而操作啟閉力矩會較小,低壓狀態下可實現較好的密封。因為氣動法蘭蝶閥的密封材料是丁晴橡膠、氟橡膠等,所以也稱為氣動法蘭軟密封蝶閥。其中氣動硬密封法蘭蝶閥的密封形式為多層次金屬硬密封,具有彈性密封的優點,在低溫情況下具有的密封性能。應用于冶金、空氣、煤氣、電力、石油、化工、可燃氣體以及給排水等腐蝕性介質的管道上。

    D643W/H/Y氣動法蘭蝶閥特點

    1、結構緊湊、體積小。

    2、運行密封好。

    3、維修容易、安裝方便。

    D643W/H/Y氣動法蘭蝶閥技術參數

    公稱通徑DN(mm) 50~1200
    公稱壓力 PN1.0、1.6、2.5MPa
    法蘭標準 JB/T79、GB/T9113、HG20594-97
    連接形式 法蘭式
    閥板形式 垂直板式
    流量特性 近似快開型
    動作范圍 0~90°
    泄露量 按GB/T4213-92,為Kv值的10-4
    基本誤差 帶定位器:小于全行程的±2%
    回差 帶定位器:小于全行程的±2%
    可調范圍 50:1
    配置執行機構 GT、AT、AW系列單雙作用氣動執行器
    控制方式 開關型(開關兩位控制)、調節型(4~20mA控制)

    D643W/H/Y氣動法蘭蝶閥零部件材料

    零件名稱 材料名稱
    閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
    蝶板 鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼
    密封圈 鑄鋼、不銹鋼、抗磨材料等
    閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
    填料 聚四氟乙烯、柔性石墨

    D643W/H/Y氣動法蘭蝶閥執行器參數

    執行器型號 GT、AT、AW系列單雙作用氣動執行器
    供氣壓力 0.4~0.7MPa
    氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
    環境溫度 -30~+70℃
    作用形式 單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
    雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)--失氣時閥位保持(FL)

    D643W/H/Y氣動法蘭蝶閥性能規范

    公稱通徑DN(mm) DN50~1200
    公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5
    試驗壓力 強度試驗 0.9 1.5 2.4 3.75
    密封試驗 0.66 1.1 1.76 2.75
    低壓氣密試驗 0.5~0.7
    適用介質 水、油(溫度≤90℃)、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

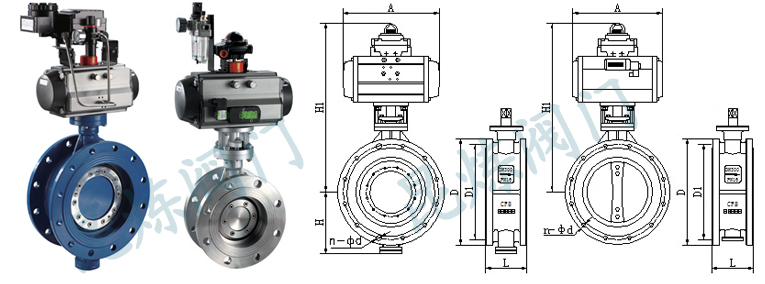

    D643W/H/Y氣動法蘭蝶閥結構圖

    D643W氣動法蘭蝶閥結構圖- 上海昆煉閥門制造有限公司

    D643W/H/Y氣動法蘭蝶閥連接尺寸

    公稱通徑 結構長度 外形尺寸(參考值) 連接尺寸(標準值)
    0.6MPa 1.0MPa 1.6MPa
    毫米 英寸 L H H1 A D D1 n-Φd D D1 n-Φd D D1 n-Φd
    50 2 108 63 315 180 140 110 4-14 165 125 4-18 165 125 4-18
    65 2-1/2 112 70 330 180 160 130 4-14 185 145 4-18 185 145 4-18
    80 3 114 83 390 245 190 150 4-18 200 160 8-18 200 160 8-18
    100 4 127 105 431 240 210 170 4-18 220 180 8-18 220 180 8-18
    125 5 140 115 455 240 240 200 8-18 250 210 8-18 250 210 8-18
    150 6 140 137 626 350 265 225 8-18 285 240 8-22 285 240 8-22
    200 8 152 164 720 350 320 280 8-18 340 295 8-22 340 295 12-22
    250 10 165 206 800 550 375 335 12-18 395 350 12-22 405 355 12-26
    300 12 178 230 860 600 440 395 12-22 445 400 12-22 460 410 12-26
    350 14 190 248 883 600 490 445 12-22 505 460 16-22 520 470 16-26
    400 16 216 289 972 600 540 495 16-22 565 515 16-26 580 525 16-30
    450 18 222 320 1043 750 595 550 16-22 615 565 20-26 640 585 20-30
    500 20 229 343 1098 750 645 600 20-22 670 620 20-26 715 650 20-33
    600 24 267 413 1236 750 755 705 20-26 780 725 20-30 840 770 20-36
    700 28 430 478 1431 750 860 810 24-26 895 840 24-30 910 840 24-36
    800 32 470 525 1488 750 975 920 24-30 1015 950 24-33 1025 950 24-39
    900 36 510 620 1615 1250 1075 1020 24-30 1115 1050 28-33 1125 1050 28-39
    1000 40 550 725 1765 1500 1175 1120 28-30 1230 1160 28-36 1255 1170 28-42
    1200 48 630 780 1976 1500 1405 1340 32-33 1455 1380 32-39 1485 1390 32-48
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,氣動法蘭蝶閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • D643W/H/Y-氣動法蘭蝶閥訂貨注意事項

    獲取D643W/H/Y-氣動法蘭蝶閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    D643W/H/Y-氣動法蘭蝶閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
