D673W、D643W氣動硬密封蝶閥(三偏心)

D673W、D643W氣動硬密封蝶閥(三偏心)
  • <產品信息>
  • 產品型號:D673W、D643W
  • 產品口徑:DN50-DN1200
  • 壓力等級:0.6-2.5Mpa
  • 產品材質:碳鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供氣動硬密封蝶閥(三偏心)選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    D673W、D643W氣動硬密封蝶閥(三偏心)介紹

    D673W、D643W氣動硬密封蝶閥(三偏心)是采用三偏心金屬硬密封結構或者橡膠軟密封結構的蝶閥與氣動活塞式執行器組成。氣動切斷蝶閥適用于兩位開關、切斷的場合,也稱為氣動硬密封蝶閥。氣動硬密封蝶閥外配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作,并送出二對無源觸點信號指示閥門的開關。氣動硬密封蝶閥是以壓縮空氣為動力,閥桿帶動閥芯在閥體內轉動90°操作,可以實現全開全閉的動作。氣動硬密封蝶閥應用于石油、化工、輕工、造紙、汽車等工業自動控制系統中作遠距離集中控制或就地控制。

    D673W、D643W氣動硬密封蝶閥特點

    1、結構緊湊、體積小。

    2、運行、密封性好。

    3、維修容易、安裝方便。

    D673W、D643W氣動硬密封蝶閥零部件材料

    零件名稱 材料名稱
    閥體 鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
    蝶板 鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼
    密封圈 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
    閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
    填料 聚四氟乙烯、柔性石墨

    D673W、D643W氣動硬密封蝶閥技術參數

    公稱通徑 50-1200mm
    公稱壓力 0.6、1.0、1.6、2.5MPa
    連接方式 法蘭式、對夾式
    動作范圍 0~90°
    密封形式 金屬密封、四氟密封、橡膠密封
    執行器型號 GT、AT、AW系列單雙作用氣動執行器
    供氣壓力 0.4~0.8MPa
    氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
    環境溫度 -30~+70℃
    作用形式 單作用執行機構、雙作用執行機構
    可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

    D673W、D643W氣動硬密封蝶閥性能規范

    公稱通徑DN(mm) DN50~1200
    公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5
    試驗壓力 強度試驗 0.9 1.5 2.4 3.75
    密封試驗 0.66 1.1 1.76 2.75
    低壓氣密試驗 0.5~0.7
    適用介質 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

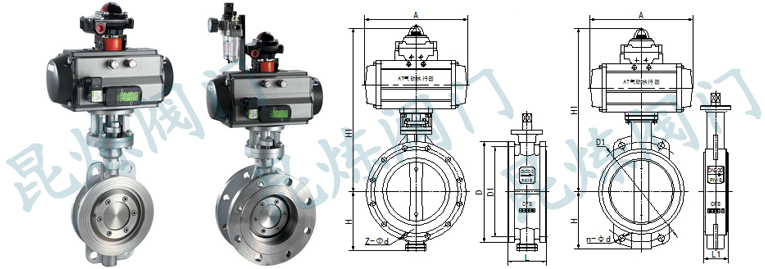

    D673W、D643W氣動三偏心硬密封蝶閥結構圖

    D673W、D643W氣動三偏心硬密封蝶閥結構圖- 上海昆煉閥門制造有限公司

    D673W、D643W氣動硬密封蝶閥連接尺寸

    公稱通經(DN) 主要尺寸 法蘭尺寸
    L L1/L2 H H1 A 1.0MPa 1.6MPa 2.5MPa
    法蘭 對夾 硬密封 軟密封 D D1 n-Фd D D1 n-Фd D D1 n-Фd
    50 108 43 112 63 625 245 165 125 4-18 165 125 4-18 165 125 4-18
    65 112 46 115 70 625 245 185 145 4-18 185 145 4-18 185 145 8-18
    80 114 46 120 83 645 245 200 160 4-18 200 160 8-18 200 160 8-18
    100 127 52 138 105 675 355 220 180 8-18 220 180 8-18 235 190 8-22
    125 140 56 164 115 715 355 250 210 8-18 250 210 8-18 270 220 8-26
    150 140 56 175 137 800 355 285 240 8-22 285 240 8-22 300 250 8-26
    200 152 60 200 164 850 250 340 295 8-22 340 295 12-22 360 310 12-26
    250 165 68 243 206 925 250 395 350 12-22 405 355 12-26 425 370 12-30
    300 178 78 250 230 1035 450 445 400 12-22 460 410 12-26 485 430 16-30
    350 190 78 280 248 1070 450 505 460 16-22 520 470 12-26 555 490 16-33
    400 216 102 305 289 1190 450 565 515 16-26 580 525 16-26 620 550 16-36
    450 222 114 350 320 1250 650 615 565 20-26 640 585 16-30 670 600 20-36
    500 229 127 380 343 1290 650 670 620 20-26 715 650 20-30 730 660 20-36
    600 267 154 445 413 1455 850 780 725 20-30 840 770 20-33 845 770 20-39
    700 292 165 480 478 1585 850 895 840 24-30 910 840 24-36 960 875 24-42
    800 318 190 530 525 1700 1250 1015 950 24-33 1025 950 24-39 1085 990 24-48
    900 330 203 580 585 1965 1250 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
    1000 410 216 650 640 2015 1250 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
    1200 470 254 760 755 2250 1250 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,氣動硬密封蝶閥(三偏心)的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • D673W、D643W-氣動硬密封蝶閥(三偏心)訂貨注意事項

    獲取D673W、D643W-氣動硬密封蝶閥(三偏心)報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    D673W、D643W-氣動硬密封蝶閥(三偏心)使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
