D671F46、D641F46氣動襯氟蝶閥

D671F46、D641F46氣動襯氟蝶閥
  • <產品信息>
  • 產品型號:D671F46、D641F46
  • 產品口徑:DN50-DN1600
  • 壓力等級:0.6-1.6Mpa
  • 產品材質:球墨鑄鋼、鑄鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供氣動襯氟蝶閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    D671F46、D641F46氣動襯氟蝶閥介紹

    D671F46、D641F46氣動襯氟蝶閥采用帶有球形密封表面的襯聚四氟包襯蝶板,該閥門操作輕便、嚴密的密封性能、使用長;可作切斷或調節流量之用。適用于要求密封和調節特性的場合。閥體采用分體式,閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制;閥軸不與腔內流體介質接觸。適用于不同類型工業管道中液體和氣體(包括蒸 氣)的輸送,有腐蝕性介質的使用場合,如:硫酸、磷酸、強堿等具有腐蝕性的介質。

    D671F46、D641F46氣動襯氟蝶閥特點

    1、設計合理、重量輕、啟閉快。

    2、操力矩小、操作方便、省力。

    3、可以任意位置安裝、維修方便。

    4、密封件可以更換、密封性能好、達到雙向密封泄漏無。

    5、密封材料耐老化、耐腐蝕、使用長等特點。

    D671F46、D641F46氣動襯氟蝶閥零部件材料

    零件名稱 材料
    閥體 (球墨鑄鋼、鑄鋼、不銹鋼)+F46
    蝶板 (灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及材料)+F46
    閥桿 2Cr13、不銹鋼
    填料 O型圈、柔性石墨

    D671F46、D641F46氣動襯氟蝶閥技術參數

    公稱通經DN(mm) 50~1600
    公稱壓力PN(MPa) 0.6 1.0 1.6
    密封試驗(MPa) 0.66 1.1 1.76
    強度試驗(MPa) 0.9 1.5 2.4
    適用溫度 氟橡膠:-20℃~180℃
    連接方式 對夾連接、法蘭連接
    適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
    泄漏率 符合GB/T13927-92標準
    驅動方式 氣動
    配置執行機構 GT、AT、AW系列單雙作用氣動執行器
    控制方式 開關兩位控制、4~20mA模擬量信號控制

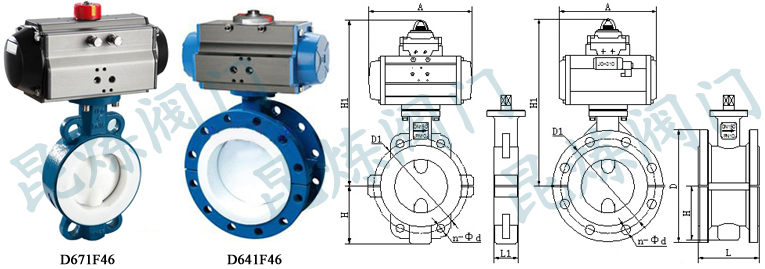

    D671F46、D641F46氣動襯氟蝶閥結構圖

    D641F46氣動襯氟蝶閥結構圖- 上海昆煉閥門制造有限公司

    D671F46、D641F46氣動襯氟蝶閥連接尺寸

    公稱通經(DN) 主要尺寸 法蘭尺寸
    L L1 H H1 A 1.0MPa 1.6MPa
    D D1 n-Фd D D1 n-Фd
    50 108 43 63 315 180 165 125 4-18 165 125 4-18
    65 112 46 70 330 180 185 145 4-18 185 145 4-18
    80 114 46 83 390 245 200 160 4-18 200 160 8-18
    100 127 52 105 431 240 220 180 8-18 220 180 8-18
    125 140 56 115 455 240 250 210 8-18 250 210 8-18
    150 140 56 137 626 350 285 240 8-22 285 240 8-22
    200 152 60 164 720 350 340 295 8-22 340 295 12-22
    250 165 68 206 800 550 395 350 12-22 405 355 12-26
    300 178 78 230 860 600 445 400 12-22 460 410 12-26
    350 190 78 248 883 600 505 460 16-22 520 470 12-26
    400 216 102 289 972 600 565 515 16-26 580 525 16-26
    450 222 114 320 1043 750 615 565 20-26 640 585 16-30
    500 229 127 342 1098 750 670 620 20-26 715 650 20-30
    600 267 154 413 1236 750 780 725 20-30 840 770 20-33
    700 430 165 478 1431 750 895 840 24-30 910 840 24-36
    800 470 190 525 1488 750 1015 950 24-33 1025 950 24-39
    900 510 203 585 1615 1250 1115 1050 28-33 1125 1050 28-39
    1000 550 216 640 1765 1500 1230 1160 28-36 1255 1170 28-42
    1200 630 254 755 1976 1500 1455 1380 32-39 1485 1390 32-48
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,氣動襯氟蝶閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • D671F46、D641F46-氣動襯氟蝶閥訂貨注意事項

    獲取D671F46、D641F46-氣動襯氟蝶閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    D671F46、D641F46-氣動襯氟蝶閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
