當前位置:首頁 > 閥門種類 > 氣動閥門 > 氣動蝶閥 > 氣動高真空蝶閥

GIQ氣動高真空蝶閥

GIQ氣動高真空蝶閥
  • <產品信息>
  • 產品型號:GIQ
  • 產品口徑:DN32-DN800
  • 壓力等級:133.3х10 -6~101х10 3
  • 產品材質:碳鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供氣動高真空蝶閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    GIQ氣動高真空蝶閥介紹

    GIQ氣動高真空蝶閥是由角行程氣動執行器及蝶閥閥體兩部分組合而成的,GIQ氣動真空蝶閥通過電磁換向閥來切換氣路方向,通過控制執行器氣缸來驅動蝶閥作啟閉運動,用于連通或者切斷真空管道內的介質。氣動真空蝶閥適用介質為空氣或者非腐蝕性氣體,執行器附件可以選配反饋信號裝置及電氣閥門定位器。應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等介質的管道上。

    GIQ氣動高真空蝶閥特點

    GIQ氣動高真空蝶閥通常把帶有密封槽的法蘭連接到長期處于真空狀態的一端,而法蘭的另一面連接在放大器一側,正向使用蝶閥利于增加閥板的密封力。真空密封連接可以分為靜密封和動密封。當氣動高真空蝶閥以柔性密封連接時在真空橡膠的時候,是采用放氣量較小的真空橡膠制成的厚壁管;多用于口徑小于DN50的機械真空泵入口處與被抽氣的管道相連接,借以減少機械泵工作時產生的振動對真空系統的影響。當然也可以用于連接在玻璃管、金屬管及其他相關的元件的連接上。橡膠管與被連接件之間的連接是通過管接頭實現的。

    GIQ氣動高真空蝶閥零部件材料

    零件名稱 閥體和蝶板 構件 密封墊(閥體、蝶板)
    材料 碳素鋼(鍍鎳) 2Cr13 丁腈橡膠
    不銹鋼 不銹鋼 丁腈橡膠/氟橡膠

    GIQ氣動高真空蝶閥執行器參數

    執行器型號 GT、AT、AW系列單雙作用氣動執行器
    供氣壓力 0.4~0.7MPa
    氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
    環境溫度 -30~+70℃
    作用形式 單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
    雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)--失氣時閥位保持(FL)

    GIQ氣動高真空蝶閥性能規范

    設計與制造 連接法蘭 檢驗與試驗
    JB/T4079-91 JB/T919  GB/T6070 JB/T4079  JB/T6446

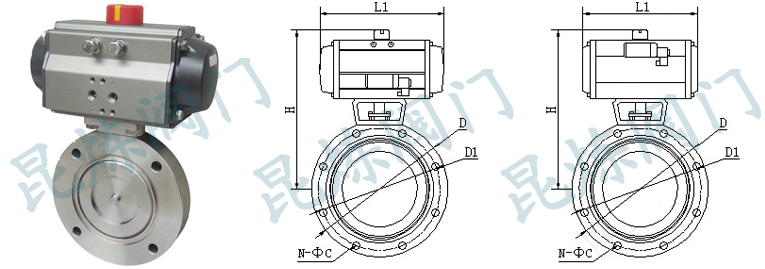

    GIQ氣動高真空蝶閥結構圖

    GIQ氣動高真空蝶閥結構圖- 上海昆煉閥門制造有限公司

    GIQ氣動高真空蝶閥連接尺寸

    型號 DN 結構長度 D D1 N-Φc H L1
    GIQ-32 32 70 90 22 4-Φ9 187 158
    GIQ-40 40 80 100 22 4-Φ9 197 158
    GIQ-50 50 90 110 22 4-Φ9 207 158
    GIQ-63 63 110 130 28 4-Φ9 227 158
    GIQ-80 80 125 145 28 8-Φ9 242 158
    GIQ-100 100 145 165 28 8-Φ9 262 158
    GIQ-125 125 175 200 34 8-Φ11 323 172
    GIQ-160 150 200 225 34 8-Φ11 348 172
    GIQ-200 200 260 285 40 12-Φ11 450 197
    GIQ-250 250 310 335 45 12-Φ11 525 248
    GIQ-320 300 395 425 50 12-Φ14 622 248
    GIQ-400 400 480 510 60 16-Φ14 733 295
    GIQ-500 500 580 610 70 16-Φ14 900 360
    GIQ-600 600 720 750 80 20-Φ14 980 370
    GIQ-800 800 890 920 100 24-Φ14 1220 410
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,氣動高真空蝶閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • GIQ-氣動高真空蝶閥訂貨注意事項

    獲取GIQ-氣動高真空蝶閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    GIQ-氣動高真空蝶閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:GIQ-氣動高真空蝶閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
