氣動球閥是球閥配上氣動執行器,靠旋轉閥芯來使閥門流暢或閉塞。氣動球閥的執行速度相對較快,所以通常也叫氣動切斷球閥。氣動球閥通常配置附件,比如電磁閥、氣源處理三聯件、限位開關、定位器、控制箱等,以實現就地控制和遠距離集中控制,在控制室里就可以控制閥門的開關,不用跑到現場或者高空帶來手動控制,節約了人力資源以及時間。氣動球閥開關輕便,體積小,可以做成很大口徑,密封好,結構簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕。氣動球閥已應用于石油、化工、發電、造紙等各部門,以及人們日常生活中。
氣動雙作用也叫氣開氣關式,通氣打開,通氣關閉,失去氣源的時候氣動球閥保持在當前狀態。其在汽缸上方和下方各有一個氣管,與動力源連通,關閉氣動球閥時,打開上方管道的控制閥,讓壓縮空氣進入缸體上部,使活塞向下驅動閥桿關閉氣動球閥。反之,關閉汽缸上部管道的進氣閥,打開其回路閥,使介質回流,同時打開汽缸下部管道控制閥,使壓縮空氣進入缸體下部,使活塞向上驅動閥桿打開氣動球閥。

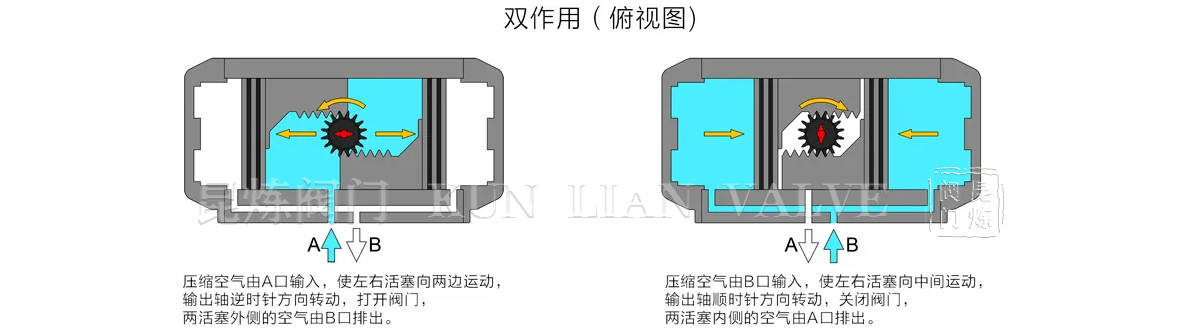

打開球閥:壓縮空氣由A口輸入,使左右活塞向兩邊運動,輸出軸逆時針方向轉動,打開球閥,兩活塞外側的空氣由B口排出。
關閉球閥:壓縮空氣由B口輸入,使左右活塞向中間運動,輸出軸順時針方向轉動,關閉球閥,兩活塞內側的空氣由A口排出。
氣動單作用有常開式和常閉式兩種形式,兩者皆為通氣打開,斷氣復位,出廠時可設置初始位置狀態。常開式只是活塞上部有氣管,下部是彈簧,需要關閉時候,打開氣管控制閥,使壓縮空氣進入汽缸上部,壓縮彈簧,關閉氣動球閥。當要開啟氣動球閥的時候,打開回路閥,氣體排出,彈簧復位,使氣動球閥開啟。常閉式氣動球閥恰好與常開式氣動球閥相反,彈簧在活塞上部,氣管在汽缸下部,打開控制閥后,壓縮空氣進入汽缸,球閥開啟。

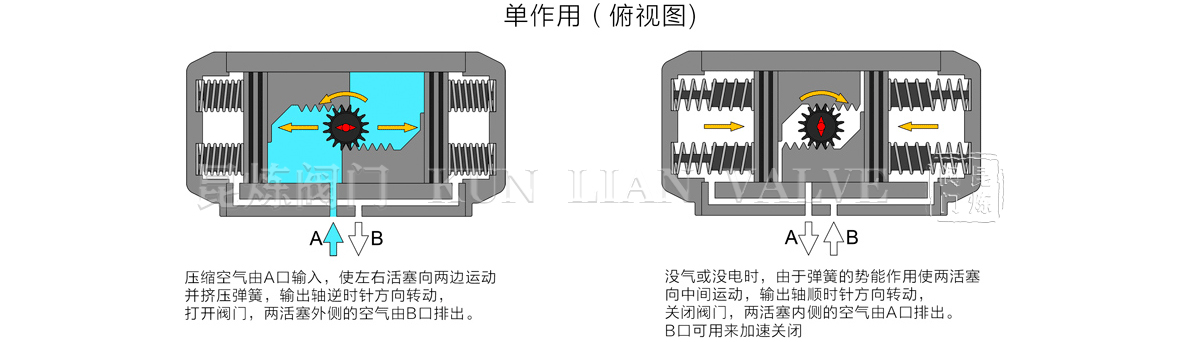

打開球閥:壓縮空氣由A口輸入,使左右活塞向兩邊運動并擠壓彈簧,輸出軸逆時針方向轉動,打開球閥,兩活塞外側的空氣由B口排出。
關閉球閥:沒氣或沒電時,由于彈簧的勢能作用使兩活塞向中間運動,輸出軸順時針方向轉動,關閉球閥,兩活塞內側的空氣由A口排出。B口可用來加速關閉。
在第一次投用氣動球閥時,應進行反復循環動作,使活塞密封環或活塞桿密封圈進行磨合。
電磁閥、氣源處理三聯件、限位開關、定位器、控制箱等。
氣動執行器是以清潔干燥的壓縮空氣作為動力源,驅動執行機構做直行程或角行程運動。具有結構簡單、堅固耐用、響應速度快、行程長、過載安全等優點。氣動執行器出現故障大多是由于氣源問題產生的,空壓機輸出的壓縮空氣中含有大量的水分、油和粉塵等污染物,傳輸管道中也含有粉塵、鐵銹等污染物,這些污染物對氣動執行器的正常運行造成了威脅。通常氣源管道系統都設有氣源處理設備,用氣設備終端處應設置氣源處理三聯件、或者單獨設置過濾器、減壓閥等設備。氣源質量的好壞在較大程度上影響了氣動執行器的故障率。
小口徑氣動球閥的氣動執行器的氣源壓力根據使用工況一般在3-6bar,單作用氣動執行器的氣源壓力需高些,根據實際選用通徑及壓力等不同而異。幾臺氣動球閥同時使用時,空氣壓縮機需有足夠的容量,保證氣動球閥能同時打開或關閉。
氣動球閥因為氣動執行器的執行速度相對較快,所以通常也叫氣動切斷球閥。氣動球閥通常配置附件,比如電磁閥、氣源處理三聯件、限位開關、定位器、控制箱等,以實現就地控制和遠距離集中控制,在控制室里就可以控制氣動球閥的開關,不需要跑到現場或者高空進行手動控制,節約了人力資源以及時間,也使現場能進行安全作業。
選用氣動球閥的提前是現場工況中具備驅動氣動執行器的氣源,因為氣動球閥適合遠程距離操作控制,不用人為現場操作,在一些工況條件較差的場合時是比較適用的。氣動球閥選型需根據現場實際使用進行選型,條件允許的情況下,可以選用氣動加手動的執行器,以免某些因素導致氣動球閥無法正常啟閉時,可以人為現場操作,強制啟閉氣動球閥。
在選擇氣動球閥帶支架或高平臺的時候,可以結合實際使用工況來進行確認,高溫或球體浸泡在液體中等工況可以選擇帶支架連接,可以提高氣動球閥的使用壽命跟操作安全;在常溫或管網容易振動等工況可以選擇高平臺形式,可以提高氣動球閥的結構穩定性,不用擔心支架經久銹蝕、變形或易晃動的隱患。
閥體為單回轉90°的球閥開關閥門,氣動執行器(氣動頭)在氣源壓力的作用下,推動活塞運動,帶動閥門實現開關動作。氣動閥門使用的氣源壓力一般為 0.3~0.8MPa,一般配置以下元件,過濾減壓閥、電磁閥、限位開關、氣動頭和其他元件。
O型球閥選用浮動式構造,球芯為精細鑄件,表面鍍硬鉻處理,閥座選用增強聚四氟乙烯資料,流道口與管道口徑相同,流轉能力極大,流阻極小,封閉時無泄漏,通常做開關閥運用,特別適用于高粘度。V型球閥選用固定式構造,球芯上開有V型切口,可完成剪切含纖維、顆粒狀介質。
