Q641F氣動法蘭球閥

Q641F氣動法蘭球閥
  • <產品信息>
  • 產品型號:Q641F
  • 產品口徑:DN15-DN300
  • 壓力等級:1.6-6.4Mpa
  • 產品材質:碳鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供氣動法蘭球閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    Q641F氣動法蘭球閥介紹

    Q641F氣動法蘭球閥是球閥配上氣動執行器的自動閥門。氣動執行器的執行響應速度相對較快,節約了現場人力資源以及時間。氣動法蘭球閥是由氣動旋塞閥演變而來。它具有相同的旋轉90度的旋轉動作,不同的是旋塞體變成了球體,有圓形通孔或者通道通過其軸線。球面和通道口的比例應該是這樣的,就是當球旋轉90度時,在進、出口處應呈現球面,從而截?cái)嗔鲃?dòng)。

    Q641F氣動法蘭球閥特點

    氣動法蘭球閥的工作原理是靠旋轉閥戀來使閥門流暢或閉塞。氣動法蘭球閥開關輕便、體積小,可以做成很大口徑、密封好、結構簡單、維修方便,密封面與球面常在閉合狀態、不易被介質沖蝕、在各行業得到應用。

    氣動法蘭球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動法蘭球閥是近年來被采用的一種閥門,它具有以下優點:

    1、流體阻力小、其阻力系數與同長度的管段相等。

    2、結構簡單、體積小、重量輕。

    3、緊密,目前球閥的密封面材料使用塑料、密封性好、在真空系統中也已使用。

    4、操作方便、開閉快、從全開到全關只要旋轉90°、便于遠距離的控制。

    5、維修方便、氣動球閥結構簡單、密封圈一般都是活動的、拆卸更換都比較方便。

    6、在全開或全閉的時候,球體和閥座的密封面與介質,介質通過時不會引起閥門密封面的侵蝕。

    7、適用廣、通徑從小到幾毫米大到幾米,從高真空到高壓力都可應用。

    氣動法蘭球閥已應用于石油、化工、發電、造紙等各部門,以及人們?nèi)粘I钪小?/p>

    Q641F氣動法蘭球閥氣動執行器參數

    執行器型號 GT、AT、AW系列單雙作用氣動執行器
    供氣壓力 0.4~0.8MPa
    氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
    環境溫度 -30~+70℃
    作用形式 單作用:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
    雙作用:氣關式(B)--失氣時閥位保持(FL);氣開式(K)--失氣時閥位保持(FL)
    可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

    Q641F氣動法蘭球閥主要性能規范

    公稱通徑DN(mm) DN15-DN300
    公稱壓力PN(MPa) 1.6-6.4Mpa
    公稱壓力(1.6MPa) 強度試驗 2.4
    密封試驗 1.76
    材料\材料代號 C P R
    主要零件 閥體 WCB 304(CF8) 316(CF8M)
    球體 2Cr13+氮化處理 304 316
    閥桿 2Cr13 304 316
    密封圈 聚四氟乙烯(PTFE)、聚四氟乙烯(PPL)、對位聚苯、柔性石墨
    填料 聚四氟乙烯 柔性石墨
    適用工況 適用介質 水、蒸汽、油品 硝酸類 醋酸類
    適用溫度 -28℃~300℃

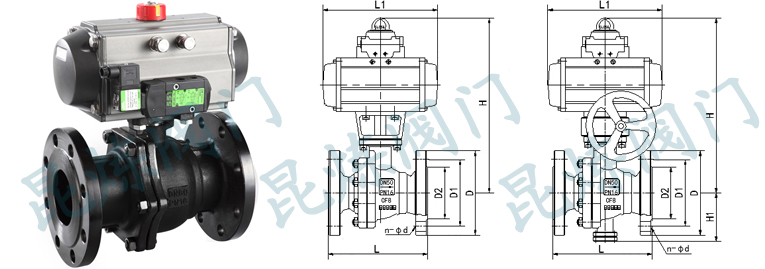

    Q641F氣動法蘭球閥結構圖

    Q641F氣動法蘭球閥結構圖- 上海昆煉閥門制造有限公司

    Q641F氣動法蘭球閥主要尺寸

    公稱通徑DN(mm) 主要尺寸 法蘭尺寸
    PN1.6MPa PN2.5MPa
    L H H1 L1 D D1 D2 n-φd D D1 D2 n-φd
    15 130 185 / 140 95 65 46 4-14 95 65 46 4-14
    20 140 191 / 140 105 75 45 4-14 105 75 56 4-14
    25 150 193 / 140 115 85 65 4-14 115 85 65 4-14
    32 165 212 / 164 140 100 76 4-18 140 100 76 4-18
    40 180 217 / 164 150 110 84 4-18 150 110 84 4-18
    50 200 260 102 190 165 125 99 4-18 165 125 99 4-18
    65 220 293 114 210 185 145 118 4-18 185 145 118 8-18
    80 250 323 127 247 200 160 132 8-18 200 160 132 8-18
    100 280 382 152 276 220 180 156 8-18 235 190 156 8-22
    125 320 468 184 348 250 210 184 8-18 270 220 184 8-26
    150 360 510 219 378 285 240 211 8-22 300 250 211 8-26
    200 400 655 273 524 340 295 266 12-22 360 310 274 12-26
    250 630 / 360 / 405 355 319 12-26 425 370 330 12-30
    300 750 / 395 / 460 410 370 12-26 485 430 389 16-30
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,氣動法蘭球閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • Q641F-氣動法蘭球閥訂貨注意事項

    獲取Q641F-氣動法蘭球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    Q641F-氣動法蘭球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:Q641F-氣動法蘭球閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
