VQ647F/H/Y氣動V型球閥由法蘭式V型球閥跟氣動執行機構以及其它附件組成,是一種做直角回轉運動結構的控制閥。氣動執行機構分單作用和雙作用二種,法蘭式V型球閥密封形式分為軟密封和硬密封二種,由于氣動V型球閥為直角回轉式的結構,當閥芯相對于閥座旋轉的時候具有較強的剪切作用,因此該產品適用于帶有纖維和微小顆粒介質的調節控制。該閥被用于石油、化工、電力、造紙、冶金等行業。
氣動活塞式執行機構為雙作用時:由雙作用定位器輸出的氣源信號壓力分別輸入執行機構活塞左、右二氣室,由于輸入活塞左、右二氣室的氣源壓力不同從而形成壓差,推動活塞作直線運動,通過齒輪、齒條傳動,將活塞的直線運動轉換成執行機構主軸的旋轉運動,直至左、右氣室壓力平衡,運動停止,在執行機構作旋轉運動的同時帶動閥桿、閥芯作旋轉運動,改變閥芯、閥座間的流通面積,達到調節目的。
氣動活塞式執行機構為單作用時:由單作用定位器輸出的氣信號壓力輸入到執行機構無彈簧一側的氣室中,氣信號壓力作用在活塞上形成的推力和彈簧力之間差值的作用下,氣缸活塞作直線運動,通過齒輪,齒條傳動,直至氣信號壓力形成的推力與彈簧力平衡,運動停止,在執行機構主軸作旋轉運動的同時帶動閥桿、閥芯作旋轉運動,從而改變閥芯、閥座之間的流通面積,達到調節目的。
序號 | 零件名稱 | 材料名稱 | |||
VQ647F/H/Y-C | VQ647F/H/Y-P | VQ647F/H/Y-R | VQ647F/H/Y-RL | ||
1 | 底座 | WCB | CF8 | CF8M | CF3M |
2 | 閥體 | WCB | CF8 | CF8M | CF3M |
3 | 下閥軸 | 2Cr13 | 304 | 316 | 316L |
4 | 密封圈 | 聚四氟乙烯(PTFE)/對位聚苯(PPL)/硬質合金/不銹鋼 | |||
5 | 球體 | 2Cr13 | CF8 | CF8M | CF3M |
6 | 上閥軸 | 2Cr13 | 304 | 316 | 316L |
7 | 填料 | 柔性石墨+不銹鋼/聚四氟乙烯(PTFE) | |||
8 | 填料壓蓋 | WCB | CF8 | CF8M | CF3M |
9 | 壓板 | WCB | CF8 | CF8M | CF3M |
型式 | AT/GT型氣缸執行機構 |
供氣壓力 | 0.40~0.8MPa |
環境溫度 | -30~+70℃ |
選配附件 | 定位器、空氣過濾減壓閥、電磁閥、限位開關、手輪機構、其它 |
作用方式 | 單作用氣缸執行機構:正作用(氣壓增加閥閉)、反作用(氣壓增加閥開) |
雙作用氣缸執行機構:隨輸入定位器信號的增加閥開或閥閉 | |
閥座泄漏量 | 金屬閥座:符合 FCI 70-2-1998(ASME B16.104)和GB4213-1992Ⅳ級和Ⅴ級要求 |
回差 | 1.5%(帶定位器) |
線性 | ±1.5%(帶定位器) |
始終點偏差 | ±2% |
公稱壓力 或壓力級 |

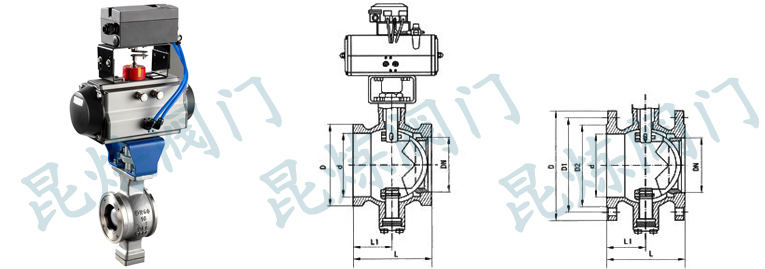

公稱通徑(DN) | 尺寸 | |||||||||
(mm) | (in) | W | L | W1 | L1 | d | d1 | H1 | H | D D1 D2 | |
PN1.6MPa | 25 | - | 50 | - | 25 | - | 64 | 38 | 57 | 200 | 請參閱 《主要外型及 連接尺寸表》 |
40 | - | 60 | - | 25 | - | 82 | 49 | 63 | 205 | ||
50 | - | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | ||
65 | - | 85 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | ||
80 | - | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | ||
100 | - | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | ||
125 | - | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | ||
150 | - | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | ||
200 | - | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | ||
250 | - | 240 | 297 | 92 | 148.5 | 326 | 259 | 252 | 420 | ||
300 | - | - | 338 | - | 169 | - | 300 | 270 | 510 | ||
PN2.5MPa | 25 | - | 50 | - | 25 | - | 64 | 38 | 57 | 200 | |
40 | - | 60 | - | 25 | - | 82 | 49 | 63 | 205 | ||
50 | - | 75 | 124 | 32 | 62 | 100 | 60 | 92 | 225 | ||
65 | - | 85 | 145 | 38 | 72.5 | 120 | 75 | 100 | 235 | ||
80 | - | 100 | 165 | 45 | 82.5 | 131 | 89 | 108 | 260 | ||
100 | - | 115 | 194 | 50 | 97 | 158 | 113 | 117 | 270 | ||
125 | - | 135 | 210 | 55 | 105 | 180 | 140 | 140 | 320 | ||
150 | - | 160 | 229 | 65 | 114.5 | 216 | 164 | 177 | 340 | ||
200 | - | 200 | 243 | 80 | 121.5 | 268 | 205 | 200 | 390 | ||
250 | - | 240 | 297 | 92 | 148.5 | 326 | 259 | 252 | 420 | ||
300 | - | - | 338 | - | 169 | - | 300 | 270 | 510 | ||
CLASS 150 | 25 | 1 | 50 | - | 25 | - | 65 | 38 | 57 | 200 | |
40 | 1 1/2 | 60 | - | 25 | - | 84 | 49 | 63 | 205 | ||
50 | 2 | 75 | 124 | 32 | 62 | 102 | 60 | 92 | 225 | ||
65 | 2 1/2 | 85 | 145 | 38 | 72.5 | 121 | 75 | 100 | 235 | ||
80 | 3 | 100 | 165 | 45 | 82.5 | 134 | 89 | 108 | 260 | ||
100 | 4 | 115 | 194 | 50 | 97 | 172 | 113 | 117 | 270 | ||
125 | 5 | 135 | 210 | 55 | 105 | 196 | 140 | 140 | 320 | ||
150 | 6 | 160 | 229 | 65 | 114.5 | 221 | 164 | 177 | 340 | ||
200 | 8 | 200 | 243 | 80 | 121.5 | 278 | 205 | 200 | 390 | ||
250 | 10 | 240 | 297 | 92 | 148.5 | 333 | 259 | 252 | 420 | ||
300 | 12 | - | 338 | - | 169 | - | 300 | 270 | 510 |
獲取VQ647F/H/Y-氣動V型球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
VQ647F/H/Y-氣動V型球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
