Q671F氣動對夾式球閥是一種結構短法蘭距的球閥,球芯通道形狀有矩形、O形以及V形。該系列氣動對夾式球閥具有結構緊湊、體積小、重量輕、安裝方便等特點,氣動對夾式球閥可應用在冶金、電站、石油、化工、輕工等領域,對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
氣動對夾式球閥是由氣動雙活塞齒輪齒條執行器跟短法蘭距球閥組合而成,氣動活塞執行機構分有彈簧式跟無彈簧式兩種。故障下要求閥全開或關閉時配有彈簧式(靠彈簧的恢復張力復位),故障下要求保位時,配無彈簧式。它主要由缸體、彈簧、活塞、活塞桿、前后缸蓋、齒條、輸出軸等零部件組成。對兩位開關閥,需配電磁閥以及行程開關等。
1、安裝簡便、能以任意方向安裝于管道中的任意部位。
2、閥體內通道平整光滑、可以輸送粘性流體、漿液以及固體顆粒。
3、可制作成標準高平臺結構,也可制作成保溫型等閥門。
4、短法蘭距球閥。
5、由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的摩擦損小、故球閥的使用長。
6、操作力矩小、流通能力大、壓力損失小、使用長、表面鍍鉻、外形美觀、結構簡單、維修更換方便。

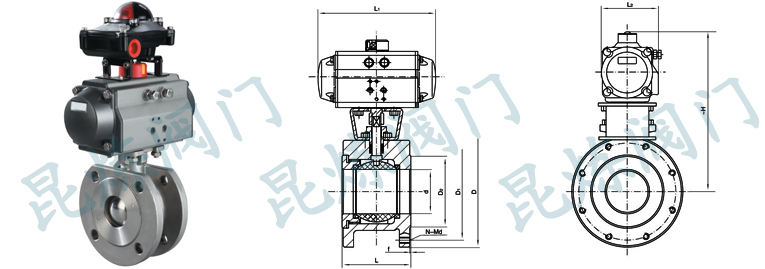

公稱通徑 | DN10~150mm | |
公稱壓力 | PN1.6 2.5 4.0 MPa (高壓可定制) | |
泄漏量 | 軟密封:泄漏無 | 硬密封:≤額定流量的10-5 |
流量特性 | 快開特性 | |
閥體形式 | 整體式鍛造、整體式鑄造 | |
連接形式 | 薄法蘭式、對夾式 | |
閥芯形式 | "O"型球形閥芯 | |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |
適用溫度 | PTFE≤180℃、PPL≤300℃、硬密封≤450℃ | |
配置執行器型號 | GT、AT、AW系列單雙作用氣動執行器 | |
控制方式 | 開關兩位控制、4-20mA模擬量控制 |
執行器型號 | GT、AT、AW系列單雙作用氣動執行器 |
供氣壓力 | 0.4~0.8MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30~+70℃ |
作用形式 | 單作用:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC) 雙作用:氣關式(B)--失氣時閥位保持(FL);氣開式(K)--失氣時閥位保持(FL) |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
零件名稱 | 材料 | |||
閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
閥座密封圈 | PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) | |||
填料 | V型PTFE四氟填料、柔性石墨 |
規格 | 外形尺寸 | 連接法蘭尺寸 | |||||||||
d | L | L1 | L2 | ~H | D | D1 | D2 | B | f | N-Md | |
DN15 | 15 | 35 | 141/159 | 71/83 | 177/208 | 95 | 65 | 46 | 14 | 2 | 4-M12 |
DN20 | 20 | 42 | 141/159 | 71/83 | 182/213 | 105 | 75 | 56 | 14 | 2 | 4-M12 |
DN25 | 25 | 48 | 141/211 | 71/95 | 187/230 | 115 | 85 | 65 | 16 | 2 | 4-M12 |
DN32 | 29 | 55 | 159/211 | 83/95 | 223/243 | 140 | 100 | 76 | 16 | 3 | 4-M16 |
DN40 | 38 | 65 | 211/248 | 95/107 | 231/261 | 150 | 110 | 84 | 18 | 3 | 4-M16 |
DN50 | 46 | 75 | 248/269 | 107/123 | 258/293 | 165 | 125 | 99 | 20 | 3 | 4-M16 |
DN65 | 62 | 95 | 248/315 | 107/141 | 273/298 | 185 | 145 | 118 | 22 | 3 | 4-M16 |
DN80 | 76 | 118 | 269/345 | 123/152 | 303/325 | 200 | 160 | 132 | 24 | 3 | 8-M16 |
DN100 | 92 | 140 | 245/409 | 152/172 | 333/390 | 220 | 180 | 156 | 24 | 3 | 8-M16 |
DN125 | 110 | 200 | 409/438 | 172/187 | 380/468 | 250 | 210 | 184 | 26 | 3 | 8-M16 |
DN150 | 145 | 225 | 438/550 | 187/215 | 432/520 | 285 | 240 | 211 | 26 | 3 | 8-M20 |
獲取Q671F-氣動對夾式球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
Q671F-氣動對夾式球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
