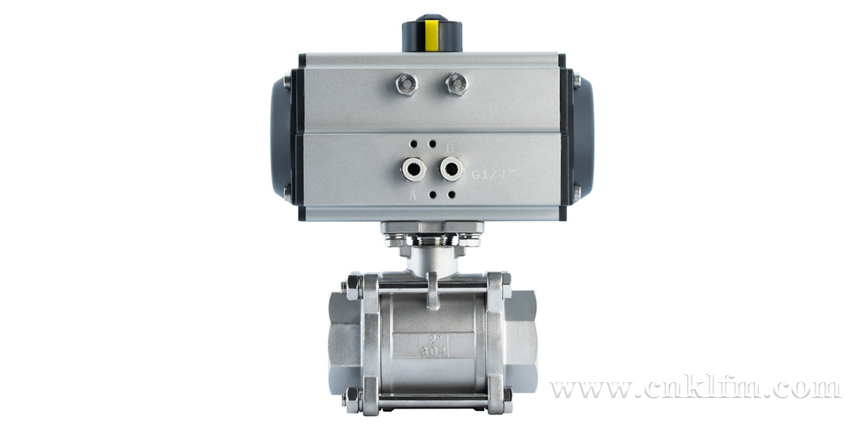

Q614F/Q615F氣動三通內螺紋球閥

Q614F/Q615F氣動三通內螺紋球閥
  • <產品信息>
  • 產品型號:Q614F/Q615F
  • 產品口徑:DN15-DN50
  • 壓力等級:1.6-6.4Mpa
  • 產品材質:不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供氣動三通內螺紋球閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    Q614F/Q615F氣動三通內螺紋球閥介紹

    Q614F/Q615F氣動三通內螺紋球閥是三通切換型調節/切斷閥門。球芯有L型(Q614F)三通雙通道,改變球芯與管道的相對角度,可以對三支管道流體實現不同的組合控制;T型(Q615F)氣動三通內螺紋球閥可起配比作用,適用于液體、氣體、蒸汽等介質的配比調節與控制。

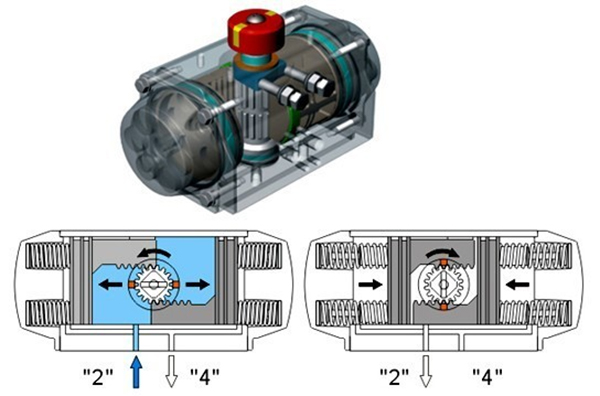

    Q614F/Q615F氣動三通內螺紋球閥工作原理

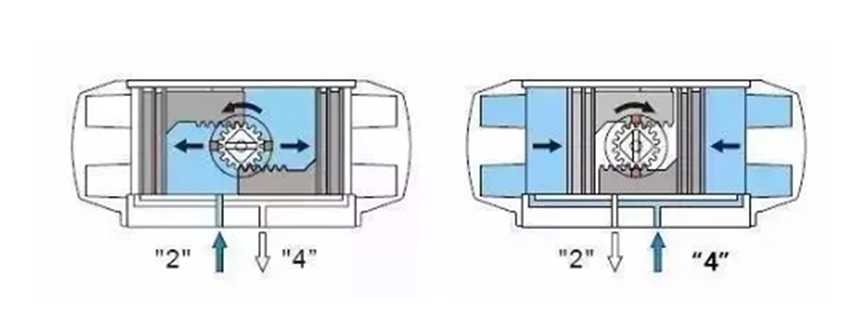

    氣動內螺紋球閥的球體分L型和T型,氣動執行器帶動球體經90度的旋轉動作來達到換向的控制目的,或經180度的旋轉動作來達到換向與分流合流的控制目的。執行器與閥體的直接連接減少了發生故障的幾率。螺紋的連接適用與小管路。

    Q614F/Q615F氣動三通內螺紋球閥產品特點

    1、結構緊湊、啟閉快、流道暢通、流體阻力小。

    2、密封性能好:利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。

    3、一閥多用:任一通口可用作入口而無泄漏,三通既可制成L型通口,也可制成T型通口。

    4、維修方便:在系統卸壓后,不用拆下整個閥體就可進行檢查和維修。

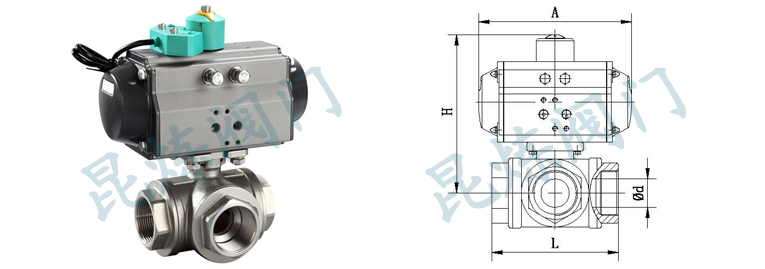

    Q614F/Q615F氣動三通內螺紋球閥結構圖

    Q614F氣動三通內螺紋球閥結構圖- 上海昆煉閥門制造有限公司

    Q614F/Q615F氣動三通內螺紋球閥結構尺寸

    接口G Φd L A H
    DN15 1/2" 10 68 144 115
    DN20 3/4" 15 78 144 125
    DN25 1" 18 86 144 135
    DN32 1-1/4" 25 111 163 165
    DN40 1-1/2" 32 126 163 175
    DN50 2 40 143 214 200
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,氣動三通內螺紋球閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • Q614F/Q615F-氣動三通內螺紋球閥訂貨注意事項

    獲取Q614F/Q615F-氣動三通內螺紋球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    Q614F/Q615F-氣動三通內螺紋球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:Q614F/Q615F-氣動三通內螺紋球閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
