當前位置:首頁 > 閥門種類 > 氣動閥門 > 氣動球閥 > 氣動一體式高溫球閥

Q641M/PPL氣動一體式高溫球閥

Q641M/PPL氣動一體式高溫球閥
  • <產品信息>
  • 產品型號:Q641M/PPL
  • 產品口徑:DN15-DN200
  • 壓力等級:1.6、2.5MPa
  • 產品材質:球墨鑄鐵、碳素鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供氣動一體式高溫球閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    Q641M/PPL氣動一體式高溫球閥介紹

    Q641M/PPL氣動一體式高溫球閥閥體設計采用一體式結構,比二瓣式球閥中部減少泄漏點。閥桿采用倒裝雙密封,閥桿處密封填料、調整墊,采用回彈性強、耐溫、耐磨,耐壓、耐腐蝕、自潤滑性能良好材料。氣動一體式高溫球閥可替代閘閥、排污閥、柱塞閥、截止閥使用,便于原管道閥門的更換安裝。有多種結構長度的氣動一體式高溫球閥,可符合用戶的需求。

    Q641M/PPL氣動一體式高溫球閥產品特點

    1、采用密封圈材料,具有耐高溫,耐高壓,耐磨之性能。

    2、閥體內通道平整光滑,輸送粘性流體,漿液以及固體顆粒等介質。

    3、適用工作溫度300度左右,是導熱油用閥門,應用于石油,化工,電力,食品等行業。

    Q641M/PPL氣動一體式高溫球閥執行器技術參數

    類型 雙作用活塞式、彈簧復位式
    氣源壓力 雙作用:2-8bar/單作用:4-8bar
    輸出力矩 雙作用:4N·M~10560N·M
    單作用:7N·M~2668N·M
    工作溫度 常溫型:-20℃~80℃(丁腈橡膠O型圈)
    高溫型:-20℃~160℃(氟橡膠O型圈)
    動作范圍 0~90°±5°
    閥位信號 定位器:4~20mA/回信器:全開全關信號

    Q641M/PPL氣動一體式高溫球閥閥體參數

    公稱通徑 DN15~200mm
    公稱壓力 PN1.6、2.5MPa
    閥軸材質 碳素鋼、不銹鋼
    閥體材質 球墨鑄鐵、碳素鋼、304/316/316L不銹鋼
    球體材質 304/316/316L不銹鋼
    閥座密封 碳結石墨(M)、PPL
    溫度 M≤300℃、PPL≤350℃
    適用介質 水、石油、導熱油、蒸汽、高溫氣體、漿料、強氧化性介質等
    特點 耐高溫、一體化結構、阻力小、多種長度

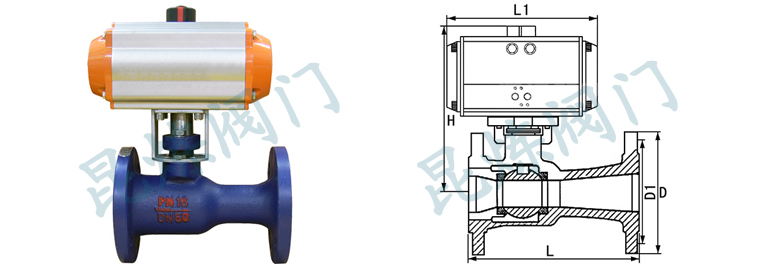

    Q641M/PPL氣動一體式高溫球閥結構圖

    Q641M/PPL氣動一體式高溫球閥結構圖- 上海昆煉閥門制造有限公司

    Q641M/PPL氣動一體式高溫球閥外形尺寸

    公稱通徑DN L L1 H D D1
    壓力 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5
    15 130 140 182 95 65
    20 150 140 186 105 75
    25 160 158 208 115 86
    32 180 158 212 136 100
    40 200 210 269 146 110
    50 230 248 295 160 125
    65 290 248 306 180 145
    80 310 268 329 195 160
    100 350 345 384 215/230 180/190
    125 400 410 420 245/270 210/220
    150 480 438 440 280/300 240/250
    200 600 487 506 335/360 295/310
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,氣動一體式高溫球閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • Q641M/PPL-氣動一體式高溫球閥訂貨注意事項

    獲取Q641M/PPL-氣動一體式高溫球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    Q641M/PPL-氣動一體式高溫球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:Q641M/PPL-氣動一體式高溫球閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
