Q611F氣動二片式球閥的啟閉件為一個球體。利用球體繞閥桿的軸線旋轉,實現開啟、關閉的目的。氣動二片式球閥球閥在管道上主要用于切斷介質的流通。
氣動二片式球閥的主要特點是密封好,結構緊湊,易于操作和維修。此外,氣動二片式球閥的流體阻力小,其阻力系數與同長度的管段相等。氣動二片式球閥在全開和全閉時,由于球體和閥座的密封面與介質隔離,因而通過閥門的介質不會對閥門密封面造成侵蝕。
氣動二片式球閥按球體的結構形式來分類的屬于浮動球閥。所謂浮動球閥是指球體浮動的,由兩個閥座密封圈支承;關閉時,在介質壓力作用下,球體本身能產生位移,并緊緊壓在出口端的密封圈上,出口端密封。
適用介質 | SS304 | SS316 |
硝酸類腐蝕性介質 | 醋酸類腐蝕性介質 | |
適用溫度 | -40℃——+150℃ | |
產品標準 | GB/T12237-2007 | |
檢驗標準 | GB/T13927-1992 JB/T9092-1999 |

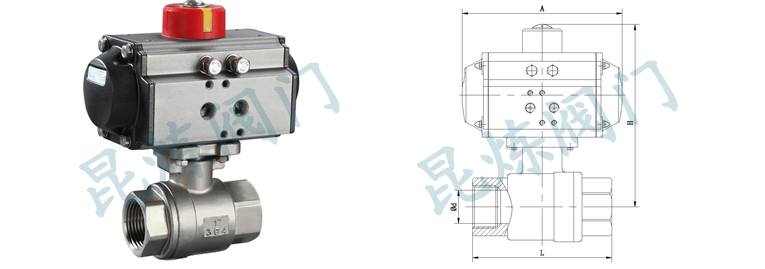

型號 | Фd | L | A | H |
1/2" | 15 | 65 | 144 | 137 |
3/4" | 20 | 75 | 144 | 145 |
1" | 25 | 88 | 144 | 155 |
1-1/4" | 32 | 102 | 163 | 176 |
1-1/2" | 38 | 110 | 163 | 192 |
2" | 50 | 125 | 214 | 217 |
2-1/2" | 65 | 160 | 252 | 254 |
3 | 80 | 175 | 270 | 274 |
獲取Q611F-氣動二片式球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃氣體,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
Q611F-氣動二片式球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
