Q611F、Q661F氣動三片式球閥適用于PN1.0~6.4MPa,工作溫度-29~180℃(密封圈為聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的管路上,用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
氣動三片式球閥分為三段式。閥體鑄造,結構合理、造型美觀。閥座采用彈性密封結構,密封好,啟閉方便。閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。三片式球閥連接形式另有對焊(BW)承插焊(SW)、內螺紋、外螺紋、卡箍,并可帶支架平臺和鎖定裝置。可設置90°開關定位機構,根據需要加鎖以防止誤操作。
連接:內螺紋、焊接、內螺紋、外螺紋、卡箍連接
閥體材質:301、304、316,精密鑄造
閥座材料:聚四氟乙稀、對位聚苯PPL、硬質合金
作用方式:雙作用、單作用(彈簧復位)
規格:DN15—DN100
控制方式:開關型、調節型
附件選擇:電磁閥、定位器、限位開關、氣源處理三聯件、手動機構

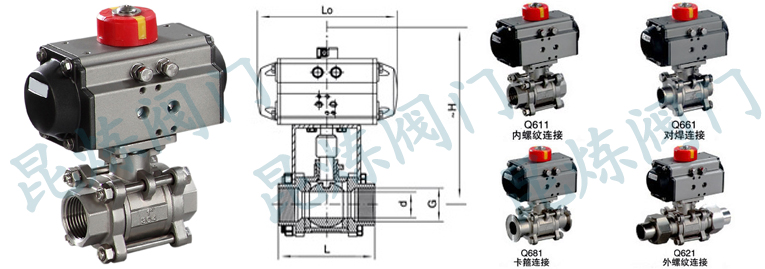

規格 | Rc(G) | L | Lo | H |
DN15 | 1/2" | 72 | 141/159 | 159/175 |
DN20 | 3/4" | 82 | 141/159 | 167/183 |
DN25 | 1" | 90 | 141/211 | 172/215 |
DN32 | 11/4" | 112 | 159/211 | 210/230 |
DN40 | 11/2" | 120 | 211/248 | 218/248 |
DN50 | 2" | 145 | 211/269 | 248/283 |
DN65 | 21/2" | 185 | 248/315 | 273/320 |
DN80 | 3" | 210 | 269/345 | 313/335 |
獲取Q611F、Q661F-氣動三片式球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;
公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");
公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。
連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;
使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;
使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;
閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;
密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);
驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;
閥門Kv/Cv值:若對流量有要求,需提出;
以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;
若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;
產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;
報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;
Q611F、Q661F-氣動三片式球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。
