Q641F46氣動襯氟球閥

Q641F46氣動襯氟球閥
  • <產品信息>
  • 產品型號:Q641F46
  • 產品口徑:DN15-DN200
  • 壓力等級:0.6-2.5MPa
  • 產品材質:碳鋼、不銹鋼
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供氣動襯氟球閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    Q641F46氣動襯氟球閥介紹

    Q641F46氣動襯氟球閥內腔及球體采用注塑工藝,襯有耐腐蝕、耐老化的聚全氟乙丙。‵46)或PTFE,故具有耐腐蝕性和密封性,對酸、堿等腐蝕性介質能應用。氣動襯氟球閥適用于不同類型工業管道中液體和氣體(包括蒸氣)的輸送,是具有腐蝕性介質的使用場合,如:硫酸、磷酸、強堿等具有腐蝕性的介質。適用于石油、化工、染化、制酸制堿等行業,是目前防腐閥門設備的選擇之一。

    Q641F46氣動襯氟球閥執行器技術參數

    類型 雙作用活塞式、單作用(彈簧復位式)
    氣源壓力 雙作用:2-8bar/單作用:4-8bar
    輸出力矩 雙作用:4N·M~10560N·M
    單作用:7N·M~2668N·M
    工作溫度 常溫型:-20℃~80℃(丁腈橡膠O型圈)
    高溫型:-20℃~160℃(氟橡膠O型圈)
    接口螺紋 GTD40~GTD83    ATD50~ATD88   G1/8″
    GTD110~GTD350   ATD100~200   G1/4″
    閥位信號 定位器:4~20mA/回信器:全開全關信號

    Q641F46氣動襯氟球閥閥體參數

    公稱通徑 DN15~200mm
    公稱壓力 PN0.6-2.5MPa
    閥軸材質 不銹鋼
    閥體材質 球墨鑄鐵、碳鋼、304/316/316L不銹鋼
    球體材質 304/316/316L不銹鋼
    閥座密封 PTFE、PPL、金屬密封
    溫度 PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
    適用介質 硝酸類、醋酸類、堿類、強氧化性介質等
    特點 連線簡單,結構緊湊、阻力小、動作穩定

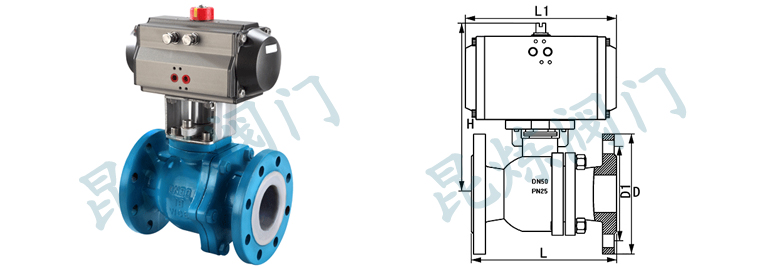

    Q641F46氣動襯氟球閥結構圖

    Q641F46氣動襯氟球閥結構圖- 上海昆煉閥門制造有限公司

    Q641F46氣動襯氟球閥外形尺寸

    公稱通徑DN L L1 H D D1
    15 130 140 182 95 65
    20 140 140 186 105 75
    25 150 158 208 115 86
    32 165 158 212 136 100
    40 180 210 269 146 110
    50 200 248 295 160 125
    65 220 248 306 180 145
    80 250 268 329 195 160
    100 280 345 384 215/230 180/190
    125 320 410 420 245/270 210/220
    150 360 438 440 280/300 240/250
    200 400 487 506 335/360 295/310
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,氣動襯氟球閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • Q641F46-氣動襯氟球閥訂貨注意事項

    獲取Q641F46-氣動襯氟球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    Q641F46-氣動襯氟球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:Q641F46-氣動襯氟球閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
