Q81F卡箍快裝球閥

Q81F卡箍快裝球閥
  • <產品信息>
  • 產品型號:Q81F
  • 產品口徑:DN15-DN100
  • 壓力等級:1.0-1.6Mpa
  • 產品材質:304/304L/316/316L
  • 電話矢量圖021-31007787
  • 郵箱矢量圖cnklfm@163.com
  • 微信矢量圖18121388846
    15706269064
  • QQ矢量圖959210378
  • 產品介紹
  • 訂貨說明
  • 產品服務
  • 上海昆煉閥門制造有限公司專注于管道流體控制,為用戶提供卡箍快裝球閥選型、設計、非標訂制等,常規產品咨詢,我們可提供相關標準、圖紙、參數、使用說明及原理介紹,方便用戶根據實際需求做出合理的選型。

    Q81F卡箍快裝球閥介紹

    Q81F卡箍快裝球閥是一款衛生型球閥,用于管道物料輸送。這種閥門的應用范圍包括食品,飲料加工,以及化學工業等領域。內部貫通的閥門腔設計使得流體阻力基本沒有。因此卡箍快裝球閥成為用來處理普通流體或黏性流體的一個選擇。

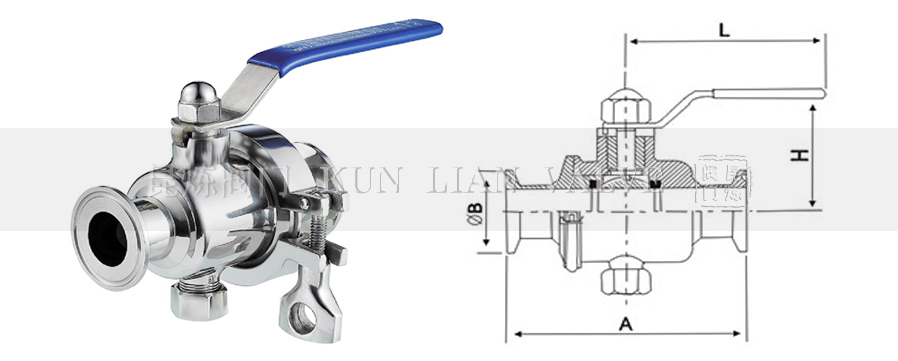

    Q81F卡箍快裝球閥結構圖

    Q81F卡箍快裝球閥結構圖- 上海昆煉閥門制造有限公司

    Q81F卡箍快裝球閥尺寸

    DIN標準
    SIZE A B H L
    DN15 95 50.5 60 125
    DN20 95 50.5 60 125
    DN25 120 50.5 60 125
    DN32 130 50.5 65 140
    DN40 140 50.5 70 150
    DN50 164 64 70 160
    DN65 190 77.5 90 180
    3A標準
    SIZE A B H L
    3/4″ 95 25.4 55 125
    1″ 120 50.5 55 125
    1 1/4″ 130 50.5 55 140
    1 1/2″ 140 50.5 65 150
    2″ 164 64 75 160
    2 1/2″ 190 77.5 85 180
    SMS標準
    SIZE A B H L
    19 95 25.4 55 125
    25 120 50.5 55 125
    32 130 50.5 55 140
    38 140 50.5 65 150
    51 164 64 75 160
    63 190 77.5 85 180

    Q81F蝶式卡箍快裝球閥結構圖

    Q81F蝶式卡箍快裝球閥結構圖- 上海昆煉閥門制造有限公司

    Q81F蝶式卡箍快裝球閥尺寸

    DIN標準
    SIZE A B C D KxK L
    DN20 86 19 34 80 10x10 136
    DN25 92 25 50.5 87 10x10 136
    DN32 106 31 50.5 98 10x10 136
    DN40 115 37 50.5 105 10x10 136
    DN50 131 49 64 112.4 10x10 136
    DN65 160 66 91 138 10x10 136
    DN80 186 81 106 168 10x10 163
    DN100 220 100 119 194 10x10 163
    3A標準
    SIZE A B C D KxK L
    3/4″ 86 15.75 25.4 80 10x10 136
    1″ 92 22.1 50.5 87 10x10 136
    1 1/4″ 106 28.5 50.5 98 10x10 136
    1 1/2″ 115 34.8 50.5 105 10x10 136
    2″ 131 47.5 64 112.4 10x10 136
    2 1/2″ 160 60.2 77.5 138 10x10 136
    3″ 186 72.9 91 168 10x10 163
    4″ 220 97.4 119 194 10x10 163
    SMS標準
    SIZE A B C D KxK L
    19 86 16.1 50.5 80 10x10 136
    25 92 22.4 50.5 87 10x10 136
    32 106 28.8 50.5 98 10x10 136
    38 115 35.1 50.5 105 10x10 136
    51 131 47.8 64 112.4 10x10 136
    63 160 59.5 77.5 138 10x10 136
    76 186 72.2 91 168 10x10 163
    102 220 97.6 119 194 10x10 163
    聲明:本文中文字、數據、圖片均適用于參考,若有修改恕不另行通知,卡箍快裝球閥的具體性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-31007787。
  • Q81F-卡箍快裝球閥訂貨注意事項

    獲取Q81F-卡箍快裝球閥報價或訂購產品時請?zhí)峁┮韵聟?shù):

    執行標準:國標GB,日標JIS,美標ANSI,德標DIN,并支持非標訂制;

    公稱通徑(DN),或以“寸”為尺寸單位,如:DN100,4寸(4");

    公稱壓力(MPa),或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位,如:1.6MPa,150LB,10K;其它壓力單位將換算成MPa進行計算。

    連接形式:法蘭,對夾,焊接(對焊,承插焊),螺紋(G螺紋,NPT螺紋,RC螺紋...),卡箍,卡套;

    使用介質:水,弱腐蝕性介質,強腐蝕性介質,蒸汽,油品,可燃?xì)怏w,固液共存流體,等等,粘稠介質需提供粘度;

    使用溫度:低溫,常溫,中溫,高溫,需提供實際使用溫度值;

    閥體材質:鑄鐵,鑄鋼(20#或稱WCB),鍛鋼,不銹鋼(304/304L/316/316L),雙相不銹鋼,等等;

    密封材料:橡膠,聚四氟乙烯,陶瓷,PPL等,硬密封(閥體材料密封,合金鋼,硬質合金等);

    驅動方式:手柄,蝸輪,氣動,氣動+手動,(選擇氣動驅動需提供氣源壓力,單/雙作用,附件要求...),電動,電動+手動,(選擇電動驅動需提供電壓,電裝防護/防爆要求...),等等;

    閥門Kv/Cv值:若對流量有要求,需提出;

    以上為常規選型,提供相關參數若符合常規產品即可獲取對應產品報價,非標訂制(非常規尺寸/閥體材質/密封材質/使用介質/溫度等)需由我司具體確認價格及貨期。

    若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出;

    若由客戶提供閥門類型和型號時(非標準型號),客戶應正確說明其型號的含義和要求,在供需雙方理解相同的條件下簽訂合同;

    產品質量要求、質量標準、供方對質量負責的條件:按有關質量標準執行;

    報價確認:我司提供報價清單及標準說明至客戶確認,在雙方確認后再擬定合同;

    Q81F-卡箍快裝球閥使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們幫您確認。

  • 我們以質量為基礎,為經濟發展帶來放心的產品
    服務宗旨:用心、準確、周到。
    服務目標:服務質量使客戶滿意。
    服務效率:保修期內或保修期外如設備出現故障,供方在接到通知后,如需現場解決的,本地區6-12小時內予以答復或派員處理,外地24-48小時內予以答復或派員處理,并做到問題不解決服務人員不撤離。
    服務原則:Q81F-卡箍快裝球閥保修期為十二個月,在保修期內一律實行:保質、保量、保修等。
